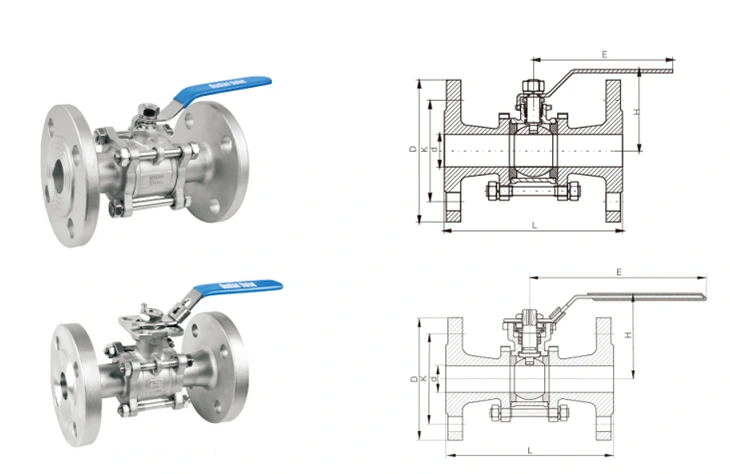

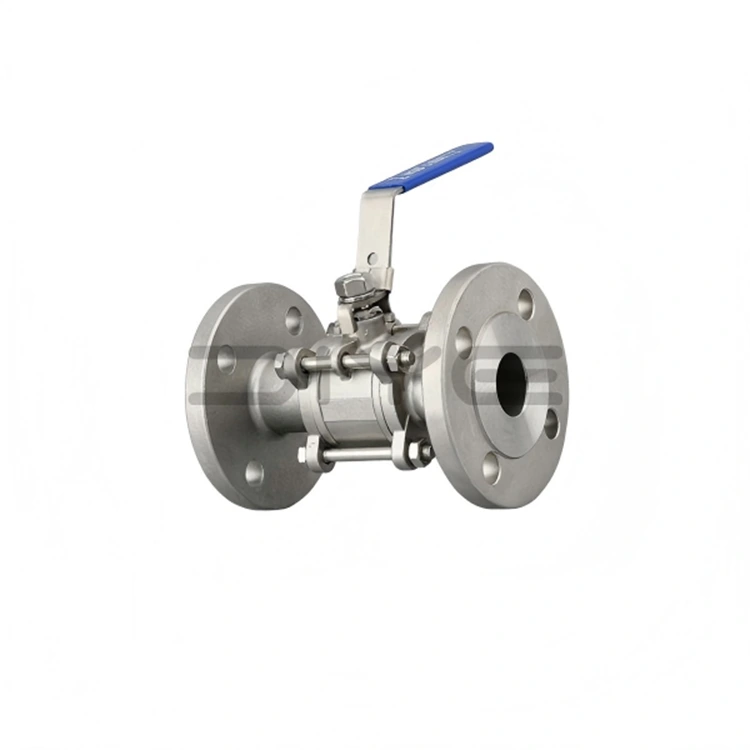

3ks přírubový kulový ventil s montážní podložkou

Náš 3dílný přírubový kulový ventil s montážními podložkami jsou navrženy pro přímou montáž pohonu a in-line údržbu. Hlavní tělo je vyrobeno z nerezové oceli 304 nebo 316L (pro specifické aplikace je k dispozici litá ocel), vyznačuje se šroubovanou třídílnou konstrukcí těla ventilu a konstrukcí s vysokou platformou v souladu s normami ISO 5211. Podporuje pneumatické/elektrické řízení automatizace a vyhovuje normám pro příruby GB (čínský národní standard), ANSI (americký standard) a DIN (německý standard). Komplexní systém kontroly kvality zajišťuje konzistentní výkon ve všech výrobních šaržích.

Hlavní strukturální výhody

1. Třídílná odnímatelná konstrukce

- Skládá se z levého těla ventilu, pravého těla ventilu a středního těla ventilu (včetně sestavy kulového jádra a dříku), zajištěných šrouby.

- Online údržba je možná bez úplné demontáže ventilu z potrubí. Jednoduše povolte šrouby, vyjměte střední tělo ventilu a rychle odstraňte jádro koule, těsnění a další vnitřní součásti pro snadné čištění, údržbu a výměnu zranitelných částí.

- Distribuované rozložení napětí zvyšuje celkovou pevnost tělesa ventilu, díky čemuž je vhodné pro středně a vysokotlaké potrubí a účinně zabraňuje deformaci tělesa ventilu a únikům.

- Snižuje prostoje na údržbu a snižuje náklady na údržbu, takže je zvláště vhodný pro složité provozní podmínky vyžadující častou údržbu.

2. Konstrukce představce s vysokou platformou v souladu s normou ISO 5211

- Integrovaný design s vysokou platformou plně vyhovuje normám ISO 5211, což umožňuje přímou instalaci pneumatických/elektrických pohonů bez dalších podpěr.

- Třídílný přírubový kulový ventil s montážní podložkou se vyznačuje konstrukcí dříku namontovanou na spodní straně a konstrukcí automatického stlačování ucpávky s dvojitou kotoučovou pružinou, která optimalizuje výkon těsnění vřetene a zabraňuje vyhození vřetene v případě abnormálního zvýšení tlaku v komoře ventilu, čímž se zvyšuje provozní bezpečnost.

- Některé modely jsou vybaveny antistatickým zařízením, které účinně uvolňuje statickou elektřinu a zabraňuje bezpečnostním rizikům způsobeným hromaděním statické elektřiny, takže jsou vhodné pro aplikace s hořlavými a výbušnými médii.

- podporuje automatické řízení a dálkové ovládání, zlepšuje provozní efektivitu ve výrobě na montážní lince a bezobslužných scénářích.

Specifikace a standard

1. Rozsah velikostí: DN10–DN200 (1/4 palce – 8 palců)

2. Normy přírub: GB (domácí inženýrské projekty), ANSI (severoamerický trh), DIN (evropský trh)

3. Materiál těla ventilu: nerezová ocel 304, nerezová ocel 316L, litá ocel (přizpůsobitelné podle provozních podmínek)

Těsnící materiály a výkon

1. Polytetrafluorethylen (PTFE): Silná odolnost proti korozi, vynikající těsnící účinek, teplotní rozsah -29 ℃ až +150 ℃, nízká cena, vhodná pro normální teplotu, tlak a podmínky média bez částic, nejpoužívanější a může dosáhnout obousměrného těsnění s nulovým únikem.

2. Polyfenylensulfid (PPL): 3ks přírubový kulový ventil s montážní podložkou, vynikající odolnost vůči vysokým teplotám a opotřebení, teplotní odolnost do -29℃ až +300℃, vhodný pro vysoké teploty, vysoký tlak a média obsahující drobné částice, vhodný pro složité průmyslové podmínky, jako je ropný a chemický průmysl, stabilní těsnění a dlouhá životnost.

3. Vyztužený polytetrafluoretylen (RPTFE): Optimalizovaný a vyztužený na bázi PTFE, kombinuje odolnost proti korozi a odolnost proti opotřebení, díky čemuž je vhodný pro různé konvenční a mírně složité provozní podmínky a dále zvyšuje spolehlivost těsnění.

Servis a podpora

S využitím více než 10 let zkušeností s exportem 3ks přírubového kulového ventilu s montážními podložkami vytvořil DIYE VALVE profesionální tým poprodejních služeb. Po obdržení poprodejních dotazů nebo chybových hlášení odpovíme do 24 hodin, rychle odstraníme závady a poskytneme řešení pro zajištění normálního provozu zákaznických zařízení.

Udržujeme velké zásoby originálních a kompatibilních náhradních dílů (těsnící kroužky, šrouby, dříky ventilů atd.) pro rychlou expedici, splnění požadavků zákazníků na výměnu a minimalizaci ztrát způsobených prostoje. Poskytujeme také bezplatné technické poradenství týkající se specifikací instalace, denní údržby a odstraňování problémů a na žádost zákazníka můžeme nabídnout technické služby na místě.

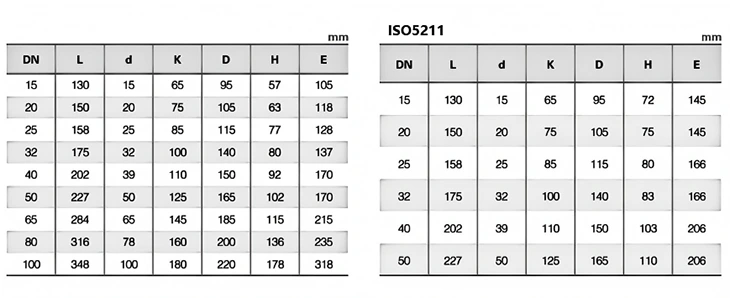

Technické parametry

Nejčastější dotazy

Otázka: Jaké normy se dodržují při kontrole třídílného vysokoplošinového přírubového kulového ventilu? Které výkonnostní ukazatele jsou zajištěny pro splnění standardů?

Odpověď: Třídílný vysokoplatformní přírubový kulový ventil přísně dodržuje normy GB/T-13927 a API 598 pro kontrolu. Před opuštěním továrny prochází každý ventil přísnými tlakovými zkouškami (tlak vody a vzduchu), zkouškami rozměrové přesnosti, zkouškami těsnosti a kontrolami vzhledu. Tyto testy zajišťují, že základní výkonnostní ukazatele, jako je tlaková únosnost, těsnící výkon a rozměrová přesnost splňují normy, a nekvalifikované produkty mají přísně zakázáno opouštět továrnu.

Otázka: Mohu rychle koupit vhodné příslušenství, pokud je poškozen těsnicí kroužek třídílného vysokoplošného přírubového kulového ventilu?

A: Ano. Jako výrobce zdrojů Diye udržuje dlouhodobé zásoby originálních kompatibilních těsnicích kroužků a různého příslušenství (jako jsou šrouby a dříky ventilů). Můžeme dodat zboží rychle, abychom splnili vaše potřeby týkající se výměny příslušenství, snížili ztráty způsobené prostoji zařízení a poskytli bezplatné technické pokyny k výměně, abychom zajistili hladkou a efektivní výměnu.

Otázka: Jaké jsou volitelné hlavní materiály pro tělo ventilu, jádro koule a vřeteno ventilu třídílného vysokoplošného přírubového kulového ventilu? Jak vybrat materiál?

Odpověď: Mezi volitelné hlavní materiály jádra patří tři typy: nerezová ocel 304, nerezová ocel 316L a uhlíková ocel. Odkaz na výběr je následující: ① Nerezová ocel 304: vhodná pro běžné provozní podmínky pro vodu, olej, plyn a slabou acidobazickou nesilnou korozi, s vynikajícími náklady, vhodná pro běžné průmyslové a civilní potrubí; ② Nerezová ocel 316L: s přídavkem molybdenového prvku, který má silnější odolnost proti korozi a oxidaci, vhodný pro složité pracovní podmínky, jako jsou silná acidobazická, mořská voda a chemická rozpouštědla, a je vhodný pro špičkové scénáře, jako je ropa a léčiva; ③ Uhlíková ocel: vysoká strukturální pevnost a vynikající odolnost vůči tlaku, vhodná pro vysokotlaké, nekorozivní pracovní podmínky a scénáře velkého zatížení. Všechny materiály jsou vyráběny v původní továrně Diye a lze je přizpůsobit podle potřeb.
