1PC vs 2PC vs 3PC Průvodce výběrem kulového ventilu se závitem z nerezové oceli

Kulové kohouty se závitem z nerezové oceli jsou základními součástmi pro řízení kapalin v průmyslových potrubních systémech. Díky své kompaktní konstrukci, rychlému přepínání, spolehlivému těsnění a jednoduché instalaci jsou široce používány při úpravě vody, chemickém zpracování, dodávkách ropy, průmyslovém vytápění a různých obecných potrubních projektech. Většina zahraničních nákupčích a inženýrských dodavatelů se snaží rozeznat rozdíly mezi kulovými ventily se závitem 1PC, 2PC a 3PC. Tyto tři typy se velmi liší v konstrukčním provedení, nákladové únosnosti, toleranci tlaku, bezpečnostní výkonnosti a použitelných scénářích. Výběr nesprávného typu ventilu může snadno způsobit netěsnost potrubí, problematické problémy s údržbou a dokonce i skrytá bezpečnostní rizika pro celý projekt. Tato praktická příručka rozebírá charakteristiky kulových kohoutů se závitem z nerezové oceli 1PC, 2PC a 3PC a pomáhá technikům a kupujícím vybrat správný model pro konkrétní pracovní podmínky.

1. Co je 1PC závitový kulový ventil?

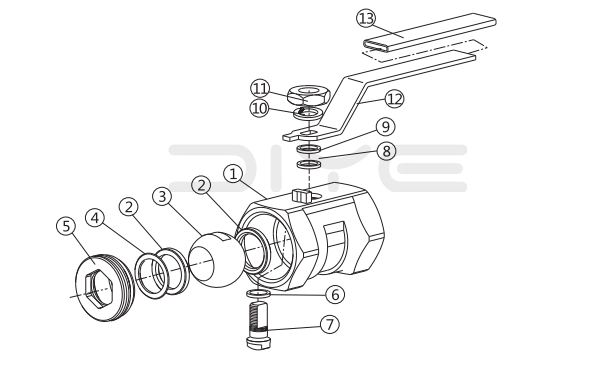

The1PC závitový kulový ventil,nebo jednodílný kulový ventil, má integrované tělo z kované nerezové oceli. Je to nejkompaktnější a nejlehčí varianta mezi všemi konstrukcemi kulových ventilů se závitem. Kulové jádro a těsnicí příslušenství jsou sestaveny z jedné strany, což má za následek ultra jednoduchou konstrukci s minimálními montážními mezerami a menším počtem zranitelných částí.

Vlastnosti a výhody:Tento typ ventilu přichází s nízkými výrobními náklady, malým půdorysem a nízkou hmotností. Poskytuje solidní těsnicí výkon téměř bez vnějšího úniku. Jednodílná integrovaná struktura účinně zabraňuje uvolnění těla a průniku média během dlouhodobého provozu.

Omezení:Integrální konstrukce výkovku omezuje jeho tlakovou odolnost, která je nižší než u modelů 2PC a 3PC. Protože tělo ventilu nelze z důvodu údržby rozebrat, uživatelé musí vyměnit celý ventil, jakmile dojde k poškození vnitřního těsnicího kroužku nebo součástí jádra.

Použitelné pracovní podmínky:Dokonale se hodí k nízkotlakým a konvenčním potrubním systémům, včetně pravidelného zásobování vodou, běžné dodávky plynu a nekorozivního přenosu kapalin. Jedná se o cenově nejvýhodnější volbu pro běžné civilní projekty a cenově příznivé průmyslové podpůrné potrubní systémy.

2. Co je 2PC závitový kulový ventil?

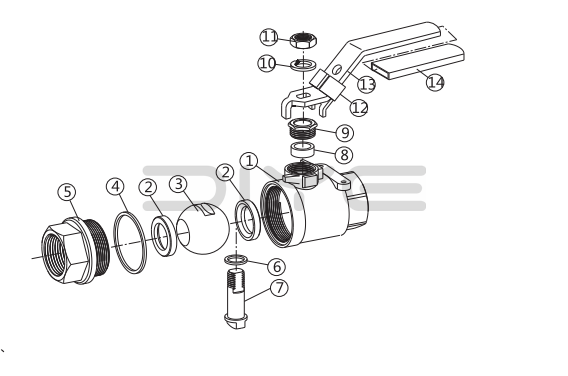

The2PC závitový kulový ventilvyužívá dvoudílnou dělenou konstrukci, sestávající z primárního a sekundárního těla ventilu pevně upevněných závity nebo šrouby. Jako nejoblíbenější a nejuniverzálnější model na globálním trhu průmyslových ventilů dosahuje dokonalé rovnováhy mezi dostupnou cenou, stabilním výkonem a snadnou údržbou.

Vlastnosti a výhody: Tento ventil za přiměřenou cenu se může pochlubit lepší odolností vůči tlaku než alternativy 1PC a udržuje stabilní těsnění ve většině průmyslových prostředí. Jeho odnímatelná dvoudílná konstrukce umožňuje pracovníkům ventil částečně rozebrat za účelem vnitřního čištění, výměny jádra koule a výměny PTFE těsnění, což výrazně snižuje pozdější náklady na údržbu. Celková konstrukce je dostatečně pevná, aby vydržela časté nárazy středního tlaku bez uvolnění.

Omezení:Je o něco větší a těžší než kulové ventily 1PC a není vhodný pro ultravysokotlaká potrubí nebo kritické vysoce rizikové průmyslové systémy s přísnými provozními normami.

Použitelné pracovní podmínky:Je široce používán ve střednětlakých průmyslových potrubích, přepravě chemických kapalin, průmyslových topných systémech, pomocných potrubích ropy a zemního plynu, zařízení na zpracování potravin a konvenčních zámořských inženýrských projektech. Většina mezinárodních standardních objednávek OEM preferuje kulové ventily se závitem 2PC pro jejich spolehlivou kvalitu a vynikající nákladovou výkonnost.

3. Co je 3PC závitový kulový ventil?

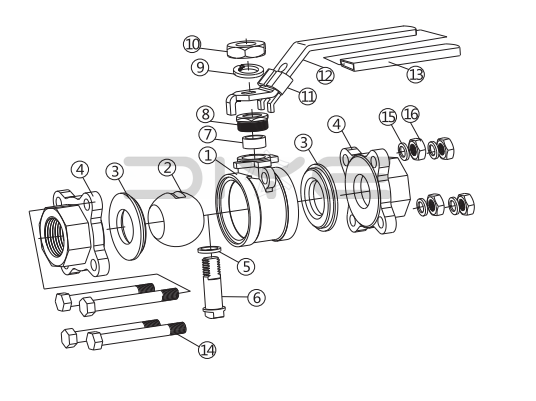

The3PC kulový ventil se závitemse skládá ze tří nezávislých částí: levého těla ventilu, pravého těla ventilu a středního těla ventilu. Kulové jádro a všechny těsnící prvky jsou plně uzavřeny ve středním tělese s pevným oboustranným šroubovým upevněním. Toto konstrukční provedení z něj činí nejkvalitnější a nejspolehlivější závitový kulový ventil na trhu.

Vlastnosti a výhody:Tento ventil poskytuje vynikající odolnost vůči vysokému tlaku, odolnost proti výbuchu a výkon s nulovým únikem s extrémně stabilní konstrukcí. Konstrukce plně uzavřeného kulového jádra účinně zabraňuje poškození součástí způsobené přímým středním nárazem. Podporuje kompletní demontáž, důkladné vnitřní čištění a plnou výměnu veškerého příslušenství, což umožňuje opakované dlouhodobé používání. Jeho celková životnost daleko převyšuje životnost kulových kohoutů 1PC a 2PC.

Omezení:Složitá třídílná konstrukce vede k vyšším výrobním nákladům a vyšším jednotkovým cenám. Mezitím se vyznačuje větší velikostí a vyšší hmotností ve srovnání s modely 1PC a 2PC.

Použitelné pracovní podmínky:Je to nejlepší volba pro vysokotlaké, vysoce přesné a vysoce rizikové průmyslové potrubní systémy, včetně korozivních chemických médií, vysokoteplotních parovodů, ropovodů, farmaceutických výrobních zařízení, nepřetržitě fungujících průmyslových zařízení a vysoce standardních mezinárodních inženýrských projektů.

4. Hlavní rozdíly mezi kulovými ventily 1PC / 2PC / 3PC

Pro nákup na místě a inženýrský návrh si uživatelé mohou vybrat správný typ ventilu na základě skutečného tlaku v potrubí, vlastností média a pozdějších požadavků na údržbu:1PC: Ideální pro nízkotlaká potrubí s běžnými nekorozivními médii, vhodná pro projekty s omezeným rozpočtem a bez nutnosti pravidelné údržby.2PC: Ideální pro střednětlaká potrubí s běžnými průmyslovými médii. Dokonale vyvažuje kvalitu, výkon a náklady a umožňuje běžnou údržbu, což z něj dělá nejrozšířenější a nejběžněji používaný typ kulového kohoutu se závitem.3PC: Navrženo pro scénáře práce při vysokém tlaku, vysoké teplotě a korozi, splňující přísné průmyslové bezpečnostní normy a požadavky na dlouhodobou životnost.

5. Nejčastější dotazy k výběru závitového kulového ventilu

Q1: Který typ funguje nejlépe pro exportní inženýrské projekty?
Odpověď: Většina konvenčních zámořských projektů volí 2PC kulové ventily se závitem z nerezové oceli. Tyto ventily vyhovují normám ISO, CE a dalším hlavním mezinárodním normám, vyznačují se stabilním výkonem a konkurenceschopnou cenou. Pro špičkové průmyslové a vysoce rizikové projekty jsou spolehlivější volbou kulové ventily 3PC.

Q2: Mohou být kulové ventily 1PC použity pro chemická potrubí?

A: Kulové ventily č. 1PC jsou použitelné pouze pro nízkotlaká a nekorozivní média. Pro korozivní kapaliny a plyny v chemickém průmyslu jsou povinné kulové ventily 2PC nebo 3PC vyrobené z nerezové oceli 304 nebo 316 pro zajištění stabilního provozu.

Q3: Dosahují kulové ventily 3PC nulového úniku?

Odpověď: Prémiové kulové ventily se závitem 3PC mají plně uzavřenou konstrukci a vysoce přesné PTFE těsnící příslušenství. Mohou realizovat úplnou nulovou netěsnost pod jmenovitým pracovním lisemure, plně splňující přísné požadavky na těsnění pro průmyslová potrubí vysokého standardu.

6. Závěr

Závěr Závitové kulové kohouty 1PC, 2PC a 3PC odpovídají scénářům aplikace průmyslových potrubí nízké, střední a vysoké kvality. Při výběru ventilu neexistuje žádná nejlepší volba, která by vyhovovala všem, pouze ta nejvhodnější pro skutečné pracovní podmínky. Diye Valve nabízí celou řadu nerezových závitových kulových kohoutů 1PC, 2PC a 3PC v jakostech nerezové oceli 304 a 316. Všechny naše produkty vyhovují mezinárodním tlakovým normám, před dodáním procházejí přísnými tlakovými a těsnícími testy a podporují přizpůsobená řešení, která splňují rozmanité globální potřeby při zadávání zakázek.
