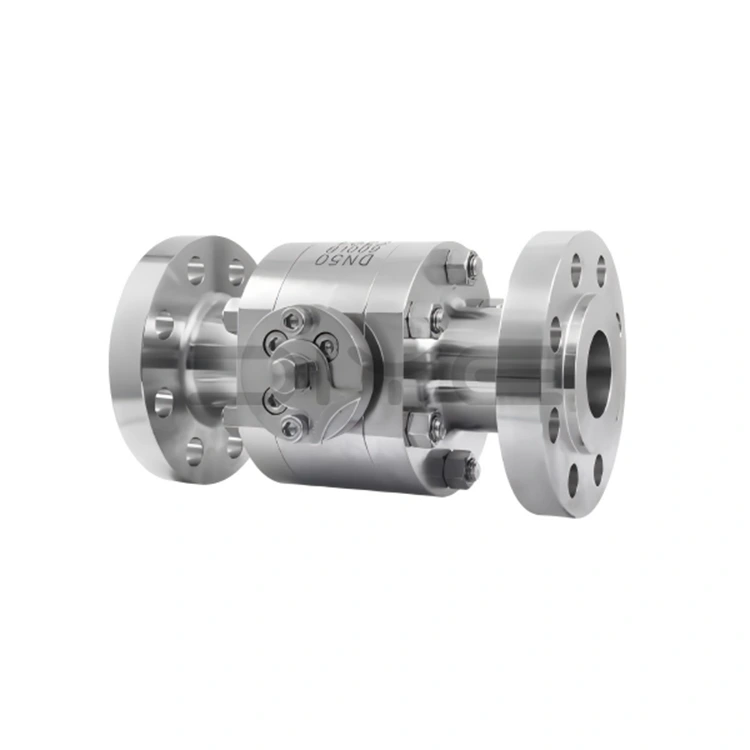

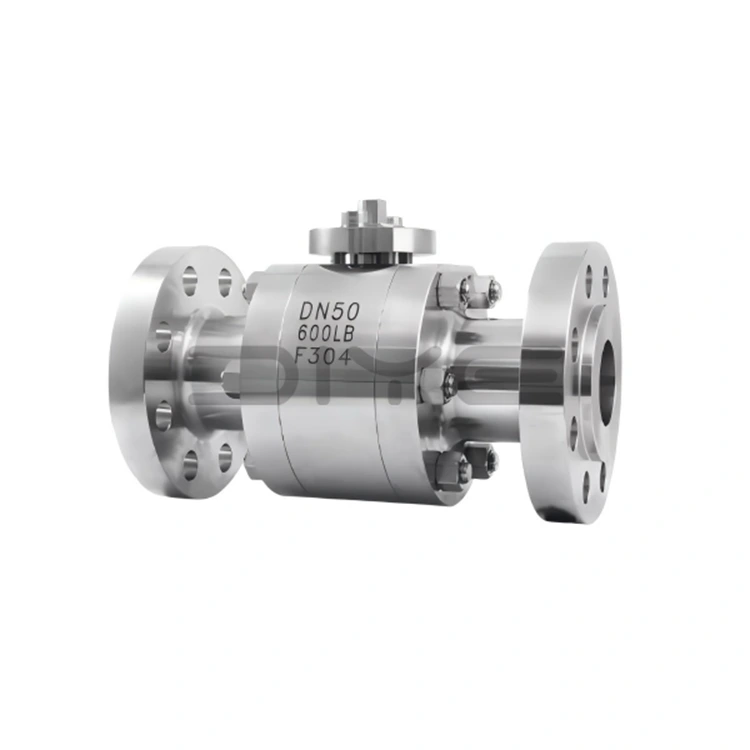

Kovaný ocelový vysokotlaký přírubový kulový ventil

Řada vysokotlakých přírubových kulových ventilů z kované oceli DIYE VALVE je navržena, vyrobena a testována v přísném souladu s mnoha domácími a mezinárodními normami, aby bylo zajištěno, že výkon produktu splňuje globální technické potřeby.

- Design a výrobní normy: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Normy připojení příruby: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Normy konstrukční délky: ASME B16.10

- Testovací normy: GB/T 13927, ISO 5208

Standardní jmenovité světlosti: DN10~DN300 (1/4"~12"), jmenovité tlaky: Třída 150~Třída 600 (PN10~PN100); k dispozici jsou vlastní vysokotlaké nestandardní specifikace, jako je 2500LB a PN400, a jmenovité průměry lze upravit podle výkresů zákazníka, aby se přizpůsobily různým požadavkům na vysokotlaké potrubí.

Hlavní výhody produktu

1. Vysoce kvalitní kované materiály, stabilní výkon

Hlavním materiálem vysokotlakého přírubového kulového ventilu z kované oceli je vysoce kvalitní kovaná ocel vhodná pro různé drsné pracovní podmínky, konkrétně takto:

- Výkovky z uhlíkové oceli (WCB/A216-WCB): Vysoká konstrukční pevnost, vhodná pro konvenční nekorozivní vysokotlaké podmínky (jako jsou běžné průmyslové ropovody a plynovody).

- Výkovky z nerezové oceli (F304/F316L): materiál 304 je odolný vůči mírné korozi, vhodný pro běžné vysokotlaké chemikálie, úpravu vody a další podmínky; Materiál 316L s přidaným molybdenem výrazně zlepšuje odolnost proti korozi a oxidaci, vhodný pro vysoce korozivní prostředí, jako jsou kyseliny, zásady, média obsahující síru a mořská voda. Jeho životnost ve vysokotlakých korozních podmínkách je 3-5krát delší než u běžných kulových kohoutů z uhlíkové oceli.

- Speciální ocelové výkovky (jako je 35CrMoA): Přizpůsobené pro extrémně vysoký tlak a speciální pracovní podmínky, poskytující spolehlivou podporu materiálu.

2. Vysoce výkonné příslušenství, bezpečné a odolné

Veškeré příslušenství pro vysokotlaký přírubový kulový ventil z kované oceli je vyrobeno z vysokotlakých speciálních materiálů, které zajišťují celkovou stabilitu a bezpečnost ventilu:

- Vřeteno ventilu: Vyrobeno z výkovků odolných proti opotřebení a korozi, jako je 2Cr13/A246-416, s nitridovanou povrchovou úpravou, nabízející vynikající pevnost v krutu. Spodní konstrukce se strukturou zadního těsnění zabraňuje vypadnutí dříku ventilu a úniku média.

- Šrouby: Používejte specializované vysokotlaké šrouby 35CrMoA/A193-B7, které nabízejí vysokou pevnost a vlastnosti proti uvolnění, vhodné pro vysokotlaké podmínky.

- Těsnění: Vyrobeno z vysokotlakých speciálních materiálů, jako je PTFE, PPL a fluorokaučuk. Některé modely využívají trojitou strukturu kovového tvrdého těsnění + elastického pomocného těsnění, kde čím vyšší tlak, tím těsnější těsnění, dosahující obousměrného nulového úniku a splňující standard API 6D „nulový únik“.

3. Vědecká struktura, široká přizpůsobivost

Vysokotlaký přírubový kulový ventil z kované oceli, který využívá cílené konstrukční návrhy založené na provozních podmínkách, je vhodný pro různé scénáře:

- Struktura plovoucí koule: Vhodné pro ventily s malým průměrem, spoléhající se na střední tlak, aby se zajistilo těsné usazení mezi koulí a sedlem ventilu. Jednoduchá konstrukce, spolehlivé těsnění.

- Pevná kuličková struktura: Vhodné pro ventily s velkým průměrem. Kulička je podepřena horními a spodními hřídeli, které zabraňují přesazení při otevírání a zavírání, snižují provozní krouticí moment, jsou vhodné pro časté provozování pod vysokým tlakem a snižují opotřebení vřetene ventilu.

- Antistatický a ohnivzdorný design: Vybaveno u některých modelů. Antistatický design zabraňuje vzniku statických jisker a ohnivzdorný design umožňuje dočasné utěsnění prostřednictvím kontaktu kov na kov po vyhoření těsnění, vhodné pro hořlavé a výbušné podmínky vysokého tlaku.

Náš závazek

Jako profesionální výrobce a dodavatel v Číně se DIYE VALVE drží filozofie "Kvalita na prvním místě, nejvyšší zákazník." Naše továrna má kompletní systém výroby a testování s přísnou kontrolou v průběhu celého procesu, aby byla zajištěna kvalita produktu. Poskytujeme také profesionální technickou podporu a poprodejní servis a navázali jsme dlouhodobé a stabilní vztahy spolupráce s globálními partnery.

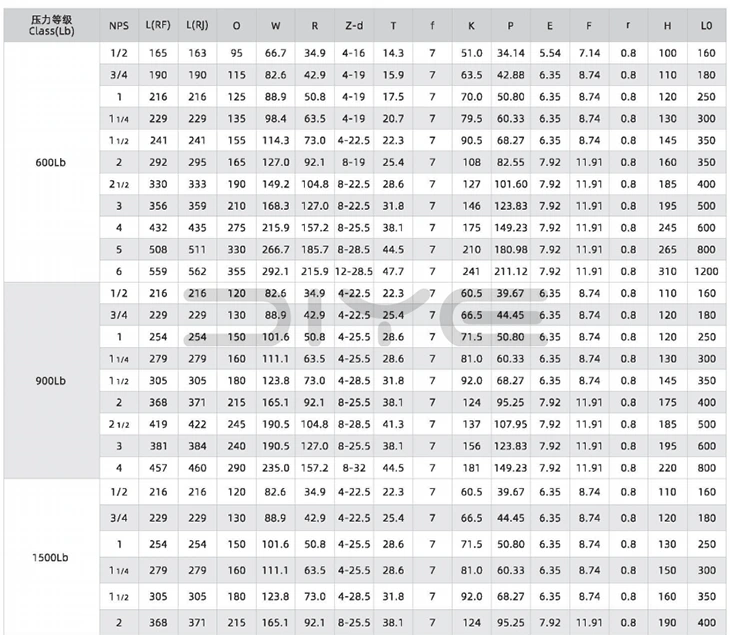

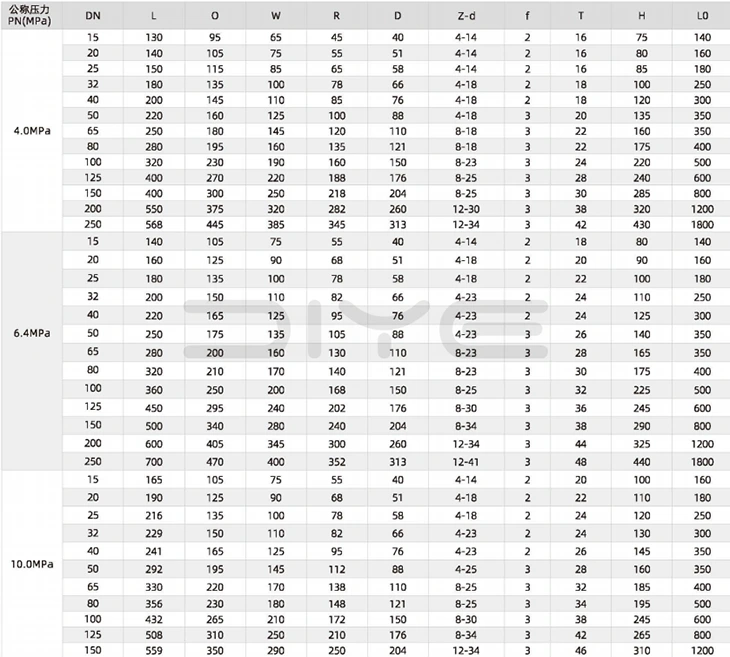

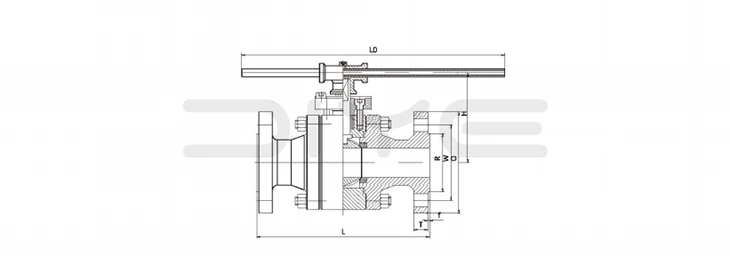

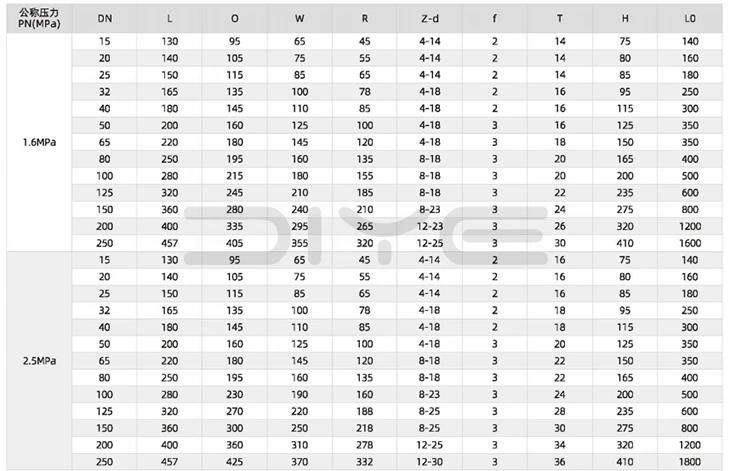

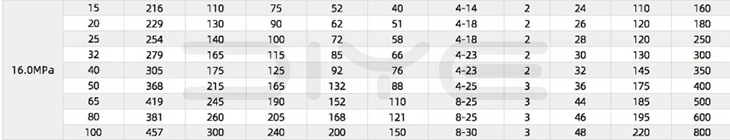

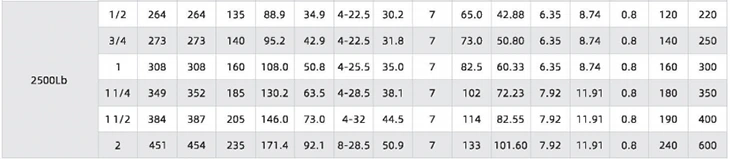

Technické parametry

FAQ

Otázka: Může vysokotlaký kulový ventil s přírubou z kované oceli dosáhnout nulové netěsnosti při vysokém tlaku?

Odpověď: Přijímá dvojitý těsnící design vhodný pro vysokotlaké pracovní podmínky: ① Hlavní těsnění: Přijímá kombinaci zabudovaného elastického ventilového sedla (PTFE/PPL/fluorokaučuk) a kovového tvrdého těsnění s O-kroužkem za sedlem ventilu. Čím vyšší je tlak média, tím těsněji sedlo ventilu stlačuje kuličku, čímž je dosaženo obousměrného nulového úniku a splňuje standard API 6D „nulový únik“; ② Těsnění dříku ventilu: Používá spodní dřík ventilu + strukturu zadního těsnění + vícevrstvé těsnění. Těsnění je vyrobeno z vysokotlakého speciálního flexibilního grafitu nebo PTFE, aby se zabránilo úniku média na dříku ventilu a zabránilo se zkroucení a uvolnění dříku ventilu pod vysokým tlakem; ③ Antistatický/ohnivzdorný design: Některé modely mají vestavěné antistatické pružiny. Při spálení těsnění lze dosáhnout dočasného utěsnění prostřednictvím kontaktu kov na kov, vhodného pro pracovní podmínky s hořlavými a výbušnými médii.

Otázka: Jaké jsou rozdíly mezi plovoucí kuličkou a pevnou kuličkovou konstrukcí vysokotlakého kulového ventilu s přírubou z kované oceli? Jak vybírat podle ráže?

A: ① Struktura plovoucí koule: Běžně se používá pro malé ráže (DN10~DN50), koule nemá pevnou podpěru a utěsnění je dosaženo přitlačením koule proti sedlu jednostranného ventilu středním tlakem. Má jednoduchou strukturu, malý otvírací a zavírací moment a nízkou cenu, vhodný pro běžné vysokotlaké a malé průtokové pracovní podmínky; ② Pevná struktura koule: Běžně používaná pro velké kalibry (DN65 ~ DN300), koule je pevně nesena horními a spodními dříky ventilů, bez odsazení během otevírání a zavírání, silná stabilita nesení tlaku, vhodná pro pracovní podmínky vysokého tlaku, velkého průtoku a častého provozu, což může účinně snížit riziko opotřebení a deformace dříku ventilu. Diye může přizpůsobit konstrukce plovoucích koulí nebo pevných koulí podle potřeb zákazníka a pracovních podmínek.

Otázka: Jaká jsou klíčová opatření pro instalaci ocelového vysokotlakého přírubového kulového ventilu za vysokotlakých pracovních podmínek?

A: ① Přírubové připojení: Šrouby musí být vysokotlaké speciální šrouby, jako je 35CrMoA/A193-B7, a musí být přijat princip „diagonálního jednotného a postupného utahování“, aby se zabránilo prasknutí těla ventilu v důsledku nerovnoměrné síly a krouticí moment musí odpovídat standardním předpisům; ② Směr středního toku: Ujistěte se, že značka směru toku tělesa ventilu odpovídá směru toku média; u kulových kohoutů s plným kanálem není žádné omezení směru proudění; ③ Prostředí pro instalaci: Vyhněte se venkovnímu vystavení slunečnímu záření a dešti a před instalací očistěte potrubí od nečistot, abyste zabránili ucpání jádra koule; ④ Přijetí tlakové zkoušky: Po instalaci je třeba provést tlakovou zkoušku na místě. Zkušební tlak vody je 1,5násobek jmenovitého tlaku a zkušební tlak vzduchu je 1,1násobek jmenovitého tlaku. Může být uveden do provozu pouze v případě, že nedochází k úniku.
