Dvoudílný přírubový kulový ventil: Konstrukční principy, pravidla instalace a omezení aplikace

Většina poruch na místě a chyb při výběru v průmyslových kapalinových systémech pramení z povrchního pochopení charakteristik ventilů. Mnoho technických odborníků považuje dvoudílné přírubové kulové ventily za běžné součásti, které se zapínají a vypínají, přičemž ignorují jejich strukturální kompromisy, limity tlakových ložisek a vlastní logiku instalace. Ve srovnání s jednodílnými kulovými ventily, které postrádají odolnost vůči tlaku, a třídílnými kulovými kohouty s vysokými náklady na údržbu poskytují dvoudílné přírubové kulové ventily optimální rovnováhu strukturální pevnosti, nákladové efektivity a provozní stability pro obecné průmyslové aplikace. Jeho jedinečný konstrukční design však přichází s jasnými hranicemi instalace a použitelnými pracovními podmínkami. Ve většině případů nejsou běžné závady, jako je netěsnost, zasekávání a poškození těla ventilu, způsobeny problémy s kvalitou produktu, ale nesprávnou instalací a neodpovídajícími pracovními podmínkami. Tento článek rozebírá roztříštěné základní návody a průmyslové stereotypy. Provádí hloubkovou analýzu dvoudílných přírubových kulových kohoutů z konstrukční podstaty, vertikální a horizontální instalační logiky, standardních provozních pokynů, zakázaných aplikačních scénářů a často kladených otázek, poskytuje praktické a profesionální reference pro návrh potrubí, instalaci v terénu a každodenní údržbu.

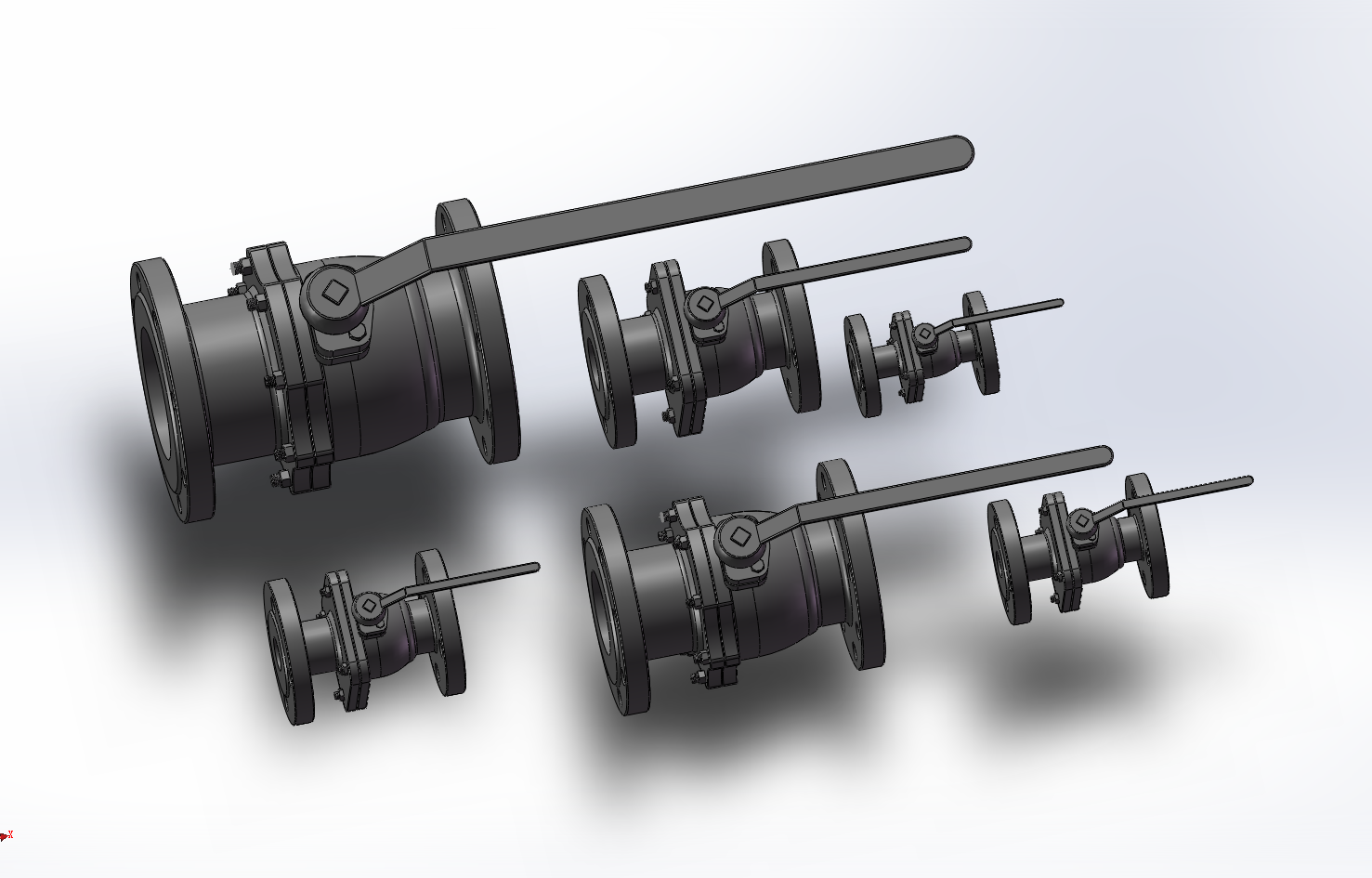

1. Co je dvoudílný přírubový kulový ventil?

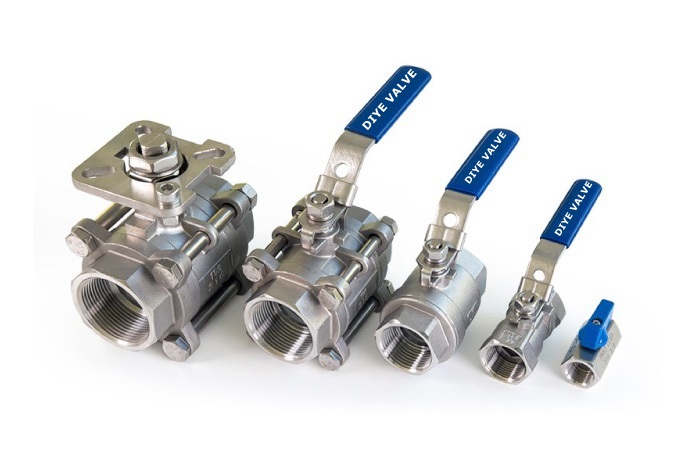

Dvoudílný přírubový kulový ventil se vyznačuje rozděleným dvoudílným tělem ventilu a integrovanou konstrukcí přírubového připojení. Skládá se z těla hlavního ventilu a víka, je upevněn vysokopevnostními šrouby a je vybaven přesnými vnitřními součástmi včetně kuliček, sedel ventilů a sestav těsnění vřeten. Zaujímá střední pozici mezi jednodílnými a třídílnými kulovými ventily a slouží jako hlavní standardní ventil pro stavebnictví, lehký průmysl, obecnou chemii a komunální kapalinové systémy. Mnoho inženýrů zaměňuje tři typy kulových kohoutů kvůli nedostatečnému pochopení jejich konstrukčních kompromisů. Jednodílné kulové kohouty jsou levné s integrální odlévanou konstrukcí, ale omezenou odolností vůči tlaku a téměř nulovou údržbou. Třídílné kulové ventily podporují řadovou demontáž a výměnu součástí, což je ideální pro drsné pracovní podmínky, avšak s vyššími celkovými náklady. Dvoudílná konstrukce dokonale vyplňuje mezeru na trhu. Zachovává spolehlivou těsnost a konstrukční tuhost dělených ventilů, kompenzuje tlakovou vadu integrálních ventilů a zamezuje složité demontážní konstrukci třídílných ventilů. Pokud jde o technické umístění, nejedná se o profesionální ventil pro extrémní pracovní podmínky, ale o standardizované a nákladově efektivní řešení pro většinu obecných kapalinových systémů. Přijímá design s plným průtokem s 90stupňovým rychlým přepínáním a obousměrným těsnícím výkonem. Je kompatibilní s vodou, olejem, konvenčním plynem a slabě korozivními médii, pokrývá tlakové třídy od PN16 do PN40. Díky stabilnímu provozu a nízké poruchovosti je velmi vhodný pro standardizovaná potrubí, která vyžadují dlouhodobý nepřetržitý provoz a občasnou údržbu.

2. Může být dvoudílný přírubový kulový ventil instalován svisle?

Vertikální instalace dvoudílných přírubových kulových kohoutů je v průmyslové výstavbě dlouhodobě kontroverzním tématem. Praktický závěr je jasný: vertikální instalace je proveditelná, ale není univerzálně použitelná, s přísnými omezeními na pracovní podmínky a způsoby instalace, což je jedna z nejvíce přehlížených úskalí na místě. Na rozdíl od zpětných ventilů závislých na gravitaci se dvoudílné kulové ventily spoléhají na předem utažené těsnění sedla ventilu a otáčení koule, aby se uskutečnilo otevírání a zavírání. Teoreticky je konstrukčně přijatelná jak horizontální, tak vertikální instalace. Vertikální montáž však zesiluje skrytá rizika, jako je sedimentace média a odchylka napětí vřetene, což přímo podkopává stabilitu těsnění a životnost. Vertikální instalace funguje perfektně pro čistá média včetně čisté vody, čisté vody a konvenčního plynu za normální teploty a nízkého tlaku, bez vlivu na provozní stabilitu. U médií obsahujících sediment, pevné částice, vysokou viskozitu nebo snadnou krystalizaci se vertikální instalace nedoporučuje. Nečistoty se budou neustále usazovat na dně svislého tělesa ventilu, opotřebovávají povrch přesného sedla ventilu a způsobují zasekávání koule, mikroprosakování a neplynulé spínání – problémy, které se u vodorovně instalovaných ventilů vyskytují jen zřídka. Navíc pro vertikální instalaci platí neporušitelné pravidlo: dřík ventilu nesmí být nikdy namontován dolů. Ruční kola a pohony musí směřovat nahoru nebo do stran. Instalace směrem dolů vede k hromadění zbytkového média a nečistot v oblasti ucpávky vřetene, což způsobuje postupnou korozi, vnější netěsnost a neopravitelná skrytá nebezpečí.

3. Pokyny pro instalaci jádra pro dvoudílné přírubové kulové ventily

Více než 80 % selhání ventilů v poslední fázi je důsledkem nestandardní instalace spíše než závad kvality. Profesionální instalace se zaměřuje na eliminaci namáhání potrubí, odchylek těsnění a středních rizik nárazu, namísto pouhého zarovnání otvorů pro šrouby a upevňovacích šroubů. Níže jsou uvedeny základní provozní pokyny ověřené v terénu.

3.1 Předúprava potrubí, aby se zabránilo skrytému oděru

Před instalací důkladně propláchněte a propláchněte celé potrubí, abyste odstranili svařovací strusku, rez, řezné zbytky a další tvrdé částice. Sedlo ventilu dvoudílných kulových ventilů má vysoce přesnou zrcadlovou těsnící strukturu. Drobné tvrdé nečistoty způsobí nevratné škrábance a trvalé mikronetěsnosti, které jsou primární příčinou krátkodobého selhání nových ventilů.

3.2 Vyrovnání příruby s nulovým napětím

Nikdy násilně netahejte ani nemačkejte potrubí, abyste vyrovnali otvory v přírubě. Pevné dvoudílné tělo ventilu je náchylné k mikrodeformaci při nuceném namáhání. Když tlak v systému kolísá, deformované tělo ventilu utrpí selhání těsnění nebo dokonce prasknutí. Zajistěte přirozené lícování povrchů přírub a středové umístění těsnění pro rovnoměrné rozložení tlaku.

3.3 Diagonální a postupné utahování šroubů

Upevněte šrouby příruby diagonálně a ve více krocích místo úplného utahování jedné strany najednou. Asymetrická komprese způsobuje nevyvážené napětí těsnění a mikrodeformaci příruby, což vede k běžnému problému na místě: žádné netěsnosti při nízkém tlaku, ale zjevné prosakování při vysokém tlaku.

3.4 Tlaková zkouška při plném zdvihu po instalaci

Neuvádějte ventil do formálního provozu ihned po instalaci. Provádějte tlakové zkoušky v plně otevřeném i plně zavřeném stavu, abyste ověřili těsnicí výkon a zkontrolovali, zda nedochází k zaseknutí nebo zablokování způsobenému namáháním, čímž se předem eliminují potenciální rizika.

3.5 Rezerva dostatečného prostoru pro provoz a údržbu

Vyhraďte si dostatečnou vůli kolem dříků ventilů, ručních kol a elektrických nebo pneumatických pohonů. Zablokovaný prostor bude bránit každodennímu spínání a pozdější běžné údržbě.

4. Přísně zakázané scénáře instalace

Zatímco dvoudílné přírubové kulové ventily se vyznačují univerzální stabilitou a výhodami z hlediska nákladů, mají svá konstrukční omezení. Nesprávná aplikace ve specifických scénářích povede k nevratnému opotřebení a potenciálním bezpečnostním rizikům, což jsou jasná technická tabu.

4.1 Kontinuální výrobní linky vyžadující častou údržbu

Dvoudílná šroubovaná konstrukce nemůže podporovat inline výměnu vnitřních opotřebitelných dílů. Jakmile se ventilová sedla nebo těsnění opotřebují, musí být celý ventil odstraněn a potrubí odpojeno kvůli údržbě. Nevztahuje se na scénáře 24hodinové nepřetržité výroby vyžadující pravidelné čištění a výměnu dílů, kde jsou třídílné kulové ventily jedinou schůdnou možností.

4.2 Pracovní podmínky s částicovými, krystalickými nebo vysoce viskózními médii

Na rozdíl od třídílných ventilů, které podporují rychlou demontáž a čištění, nelze dvoudílné ventily snadno rozebrat, aby se odstranily vnitřní usazeniny. Dlouhodobý provoz s nečistým médiem způsobí nepřetržité odírání těsnicího povrchu a zasekávání kuliček, což výrazně zvyšuje pravděpodobnost selhání.

4.3 Potrubí se silným vodním rázem a častým kolísáním tlaku

Dvoudílná dělená konstrukce má nižší odolnost proti nárazu ve srovnání s integrálními ventily a zesílenými třídílnými ventily. Opakované nárazy vodních rázů a drastické změny tlaku povolí upevňovací šrouby a zmírní utahovací sílu těsnění, což vede k trvalému úniku média.

4.4 Dlouhodobá regulace omezení

Dvoudílné přírubové kulové ventily jsou navrženy výhradně pro ovládání on-off spíše než škrticí službu. Dlouhodobý provoz pootevření způsobí vysokorychlostní odření média na sedle ventilu, rychlé opotřebení těsnicí vrstvy zrcátka a způsobí nevratný únik. Umožňuje pouze okamžité nastavení průtoku, nikoli plynulé škrcení.

4.5 Nestandardní instalace ve scénářích s ochranou proti výbuchu

U hořlavých a výbušných médií vynechání zařízení pro eliminaci statické elektřiny nebo instalace stopek směrem dolů způsobí hromadění statické elektřiny a usazování média, což přináší vážné riziko výbuchu a požáru.5. Často kladené otázky o dvoudílných

5. Často kladené otázky o instalaci dvoudílného přírubového kulového ventilu

Q1: Který způsob instalace zajišťuje delší životnost, vertikální nebo horizontální?

U čistých médií bez nečistot má montážní poloha malý vliv na životnost. U médií náchylných k sedimentům je horizontální instalace mnohem stabilnější. Účinně zabraňuje usazování vnitřních nečistot a snižuje opotřebení těsnicího povrchu, což z něj činí preferované řešení pro složité pracovní podmínky.

Q2: Proč ventily po instalaci unikají pouze pod vysokým tlakem, ale ne pod nízkým tlakem?

Více než 90 % těchto poruch je způsobeno nerovnoměrným utažením šroubů, posunutím těsnění a neuvolněným napětím potrubí. Strukturální odchylky jsou nevýznamné při nízkém tlaku, ale zesílené při vysokém tlaku, což vede k selhání těsnění. Problém lze vyřešit opětovným utažením šroubů diagonálně a odstraněním namáhání potrubí.

Q3: Mohou se dvoudílné přírubové kulové ventily shodovat s automatickými pohony?

Ano. Standardní dvoudílné přírubové kulové kohouty s vysokou platformou jsou plně kompatibilní s elektrickými a pneumatickými pohony. Podporují dálkové automatické ovládání a jsou cenově výhodnými možnostmi pro automatizovaná potrubí pro tekutiny.

Q4: Co způsobuje ucpání nově nainstalovaných ventilů?

Mezi běžné příčiny patří škrábance na těsnicím povrchu od nečistot potrubí, mikrodeformace způsobená vynuceným vyrovnáním příruby a chybějící zkušební provoz pro snížení tlaku. Jedná se spíše o typické chyby instalace než o problémy s kvalitou produktu.

Q5: Jak si vybrat mezi dvoudílnými a třídílnými přírubovými kulovými ventily?

Vyberte dvoudílné kulové kohouty pro konvenční pracovní podmínky s nízkou frekvencí údržby a nároky na kontrolu nákladů. Vyberte si třídílné kulové ventily pro drsná korozivní prostředí, snadno zanášená média a nepřetržité výrobní systémy vyžadující údržbu na lince. Mezi těmito dvěma neexistuje absolutní převaha – pouze vhodnost založená na scénáři.

Závěr

Základní konstrukční hodnota dvoudílných přírubových kulových ventilů spočívá v jejich vynikající přizpůsobivosti většině obecných scénářů průmyslových kapalin. Díky stabilní struktuře, vyspělému výkonu a kontrolovatelným nákladům se staly základními a hlavními součástmi moderních průmyslových potrubí. Většina poruch ventilů je připisována nesouladu pracovních podmínek a nestandardní instalaci, spíše než inherentním vadám produktu. Důkladné pochopení jejich strukturálních kompromisů, hranic instalace a tabu aplikací pomáhá inženýrům vyhnout se stereotypním chybám při instalaci, maximalizovat dlouhodobou provozní stabilitu, snížit celkové náklady na údržbu a konečně realizovat bezpečný, efektivní a udržitelný provoz průmyslových kapalinových systémů.
