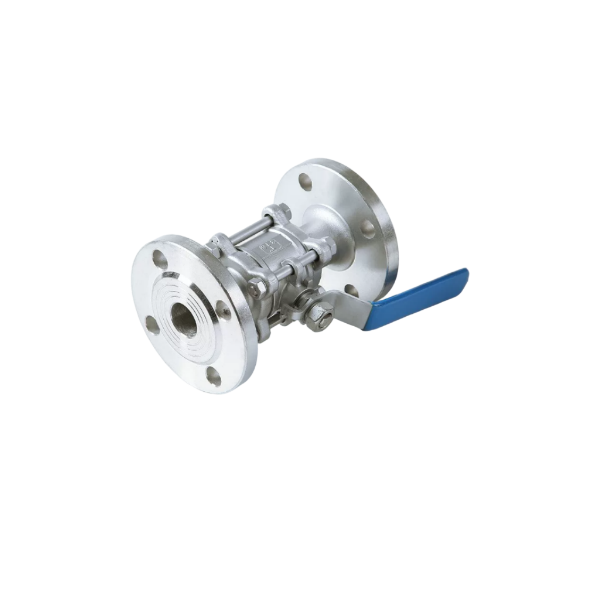

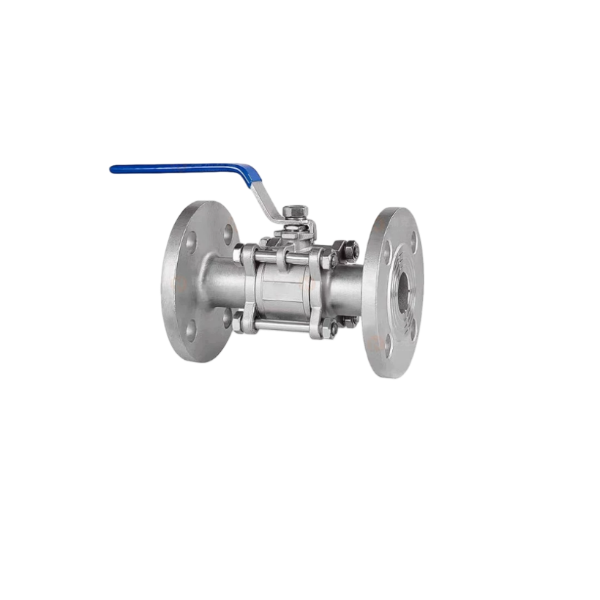

Nerezový 3dílný přírubový kulový ventil

Představení produktu

Třídílný kulový kohout s přírubou z nerezové oceli má kované tělo SS304/SS316L s CNC obráběním. Přírubové konce umožňují snadnou montáž s průmyslovým potrubím. Tento ventil s plným portem, vybavený dříkem proti vyfouknutí a těsněním sedla PTFE, minimalizuje střední tlakovou ztrátu. Přijímá standardní montážní podložku ISO5211, která je k dispozici pro ruční ovládání pákou, nebo je vybavena pneumatickými a elektrickými pohony pro dálkové automatické ovládání. Široce vyvážené pro uzavírání kapalin v potrubních systémech pro chemikálie, úpravu vody, ropu a plyn a zpracování potravin.

Pracovní princip

Třídílný přírubový kulový ventil řídí průtok kapaliny prostřednictvím rotace koule o 90° kolem osy dříku. Na kouli je obroben průchozí otvor. Když je vývrt zarovnán se směrem potrubí, tekutina volně prochází. Po otočení o 90 stupňů se pevná strana kuličky přitlačí k sedlu a zablokuje průtok. Dělené třídílné tělo obepíná kouli a těsnící části. Představec pohání rotaci koule. Těsný kontakt mezi kuličkou a sedlem vytváří bublinotěsné těsnění pro otevírání nebo uzavírání média potrubí.

Výhody

1.Dělená třídílná konstrukce umožňuje inline kontrolu a výměnu těsnění bez demontáže celého ventilu z potrubí, což výrazně snižuje náklady na údržbu.

2.Přírubové připojení nabízí vysoký tlak a stabilní potrubní spoj; při demontáži potrubí zůstává ventil pevně držen.

3.Kované tělo z nerezové oceli poskytuje vynikající odolnost proti korozi a prodlouženou životnost pro korozivní média.

4.Konstrukce s plným portem snižuje průtokový odpor a zabraňuje hromadění sedimentů.

5.Spolehlivý těsnicí výkon s nízkým provozním momentem; kompatibilní s automatickými pohony pro dálkové ovládání.

6.Modulární struktura zajišťuje dobrou zaměnitelnost náhradních dílů, splňující certifikační požadavky pro zahraniční exportní projekty.

Technické parametry

Nejčastější dotazy

Q1: Jaké materiály jsou k dispozici pro tento 3dílný přírubový kulový ventil?

A: Standardní materiál těla je nerezová ocel SS304 a SS316L. Kulička a dřík jsou také z nerezové oceli. Materiál sedadla je standardně PTFE; PFA je volitelný pro drsné korozní pracovní podmínky.

Q2: V jakém rozsahu tlaku a teploty může ventil pracovat?

A: Pracovní tlak: PN16 / PN25 / Class150 / Class300 volitelný. PTFE sedlo umožňuje pracovní teplotu od -20 ℃ do 180 ℃. Skutečný rozsah závisí na výběru média a těsnění.

Q3: Může být ventil vybaven pneumatickými nebo elektrickými pohony?

A: Ano. Je postaven na standardní montážní platformě ISO5211. Ruční rukojeť lze nahradit pneumatickým pohonem (jednočinný / dvojčinný) nebo elektrickým pohonem pro dálkové automatické ovládání.
