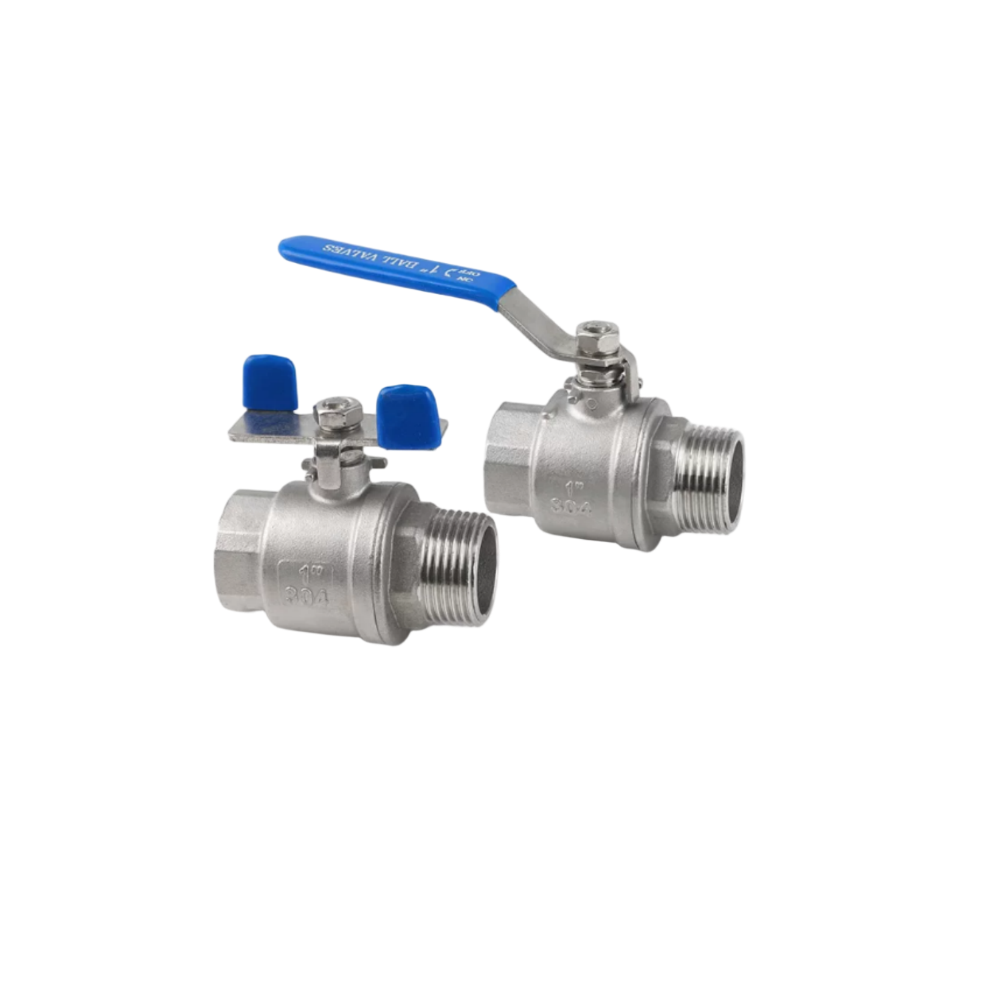

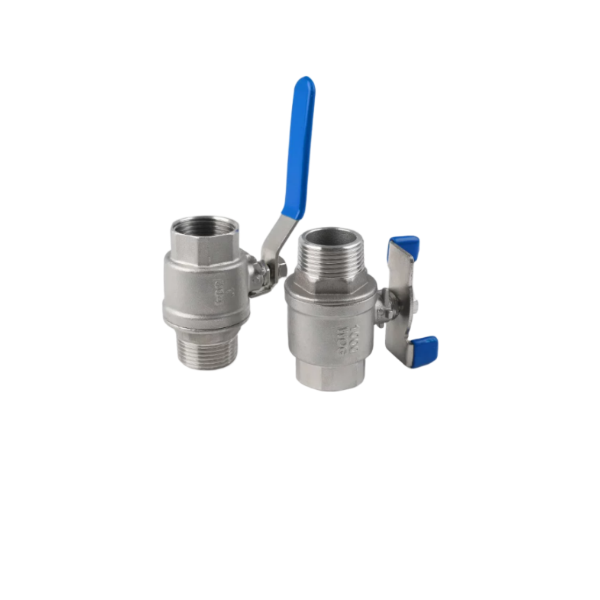

Dvoudílný kulový ventil s vnitřním závitem

Přehled produktu

Tento dvoudílný kulový ventil s vnitřním závitem má kovanou dvoudílnou dělenou konstrukci vybavenou konci s vnějším a vnitřním závitem na obou stranách. Není potřeba žádné svařování nebo příruby, což umožňuje rychlou instalaci na místě pro potrubí s malým průměrem. Dvoudílný kulový ventil s vnitřním závitem se vyznačuje pevnou konstrukcí a stabilní odolností vůči tlaku, široce používaný v lehkém průmyslu, HVAC, vodovodních a drenážních potrubích a slouží jako oblíbený ruční uzavírací ventil kapaliny pro exportní projekty.

Pracovní princip

Dvoudílný kulový ventil s vnitřním závitem s vnitřním závitem řídí průtok tekutiny otáčením vnitřní kuličky poháněné dříkem o 90° o čtvrt otáčky. Když je kulový vývrt zarovnán se směrem potrubí, médium volně proudí. Po otočení o 90° se povrch koule pevně přitlačí k sedlu, aby zablokoval tekutinu a dosáhlo bublinotěsného uzavření. Čtvrtotáčkový design umožňuje jednoduché a rychlé zapnutí a vypnutí.

Úvod do materiálu

Těleso ventilu je vykováno z vysoce kvalitní nerezové oceli SS304 / SS316 s CNC obráběním, stejnoměrná tloušťka stěny, dobrá odolnost proti tlaku a ochrana proti korozi. Precizně opracovaná kulička a dřík z nerezové oceli jsou odolné proti opotřebení a proti zaseknutí. Standardní PTFE sedlo je teplotně odolné a odolné vůči slabé korozi s nízkým koeficientem tření, což zajišťuje dlouhodobě spolehlivý těsnicí výkon dvoudílného kulového ventilu s vnitřním závitem.

Výhody

1.Kompaktní a lehká konstrukce: Dvoudílné dělené tělo, malá velikost a nízká hmotnost pro úsporu místa pro instalaci potrubí.

2.Snadná a rychlá instalace: Konce s vnějším a vnitřním závitem se připojují přímo k potrubí bez svařování, aby se snížily stavební náklady.

3.Vynikající odolnost proti korozi: Kované tělo z nerezové oceli odolává korozi, kompatibilní s vodou, plynem, olejem a více médii.

4.Vynikající těsnící výkon: Přesně přizpůsobená koule s měkkým sedlem z PTFE poskytuje spolehlivé uzavření nepropouštějící bubliny.

5.Hladký a rychlý provoz: 90° čtvrtotáčkový design s nízkým kroutícím momentem, vhodný pro časté otevírání a zavírání.

6.Široké použití a nákladově efektivní: Vhodné pro rozvody vody, HVAC a potrubí lehkého průmyslu. Dvoudílný kulový ventil s vnitřním závitem je preferovaný ventil pro obecné průmyslové potrubní systémy.

Technické parametry

FAQ

Q1: Jaký typ připojení používá dvoudílný kulový ventil s vnitřním závitem?

A: Spojení s vnějším a vnitřním závitem. Běžné velikosti se pohybují od 1/4” do 2”, snadná montáž a demontáž na trubky s malým průměrem.

Q2: Jak si vybrat mezi SS304 a SS316?

A: SS304 pro vodu, plyn a normální olej. SS316 se doporučuje pro mořskou vodu a mírně korozivní média pro lepší odolnost proti korozi.

Q3: Může být dvoudílný kulový ventil s vnějším závitem vybaven pohony?

Odpověď: Ano, je dodáván se standardní montážní podložkou, která může být vybavena pneumatickými nebo elektrickými pohony pro automatické ovládání.

Q4: Jaký je teplotní rozsah PTFE sedadla?

A: Standardní PTFE sedadlo funguje od -20 ℃ do 180 ℃, splňuje většinu obecných pracovních podmínek.

Q5: Můžete poskytnout přizpůsobené služby pro exportní objednávky?

Odpověď: Ano, vlastní velikosti, uzamykatelná rukojeť, balicí a exportní dokumenty jsou k dispozici.
