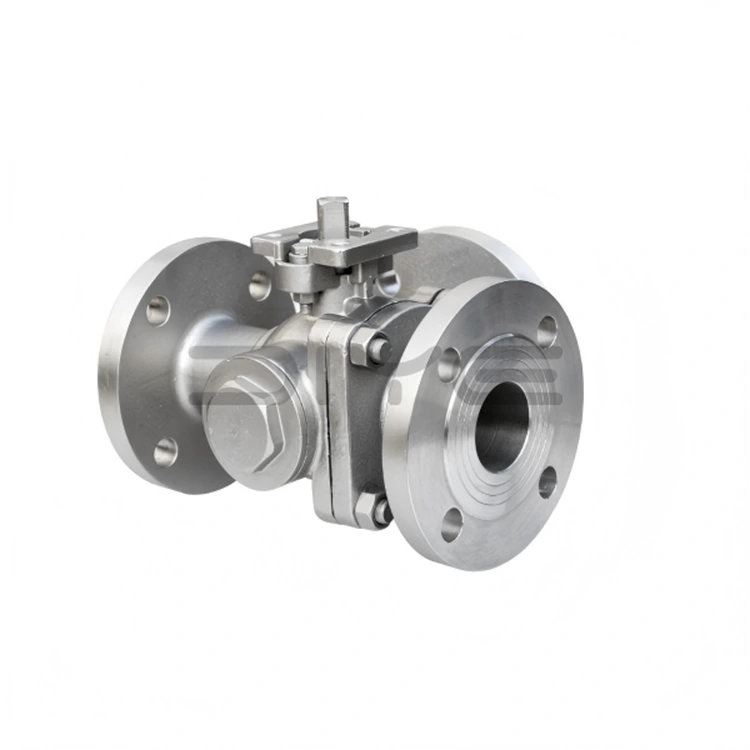

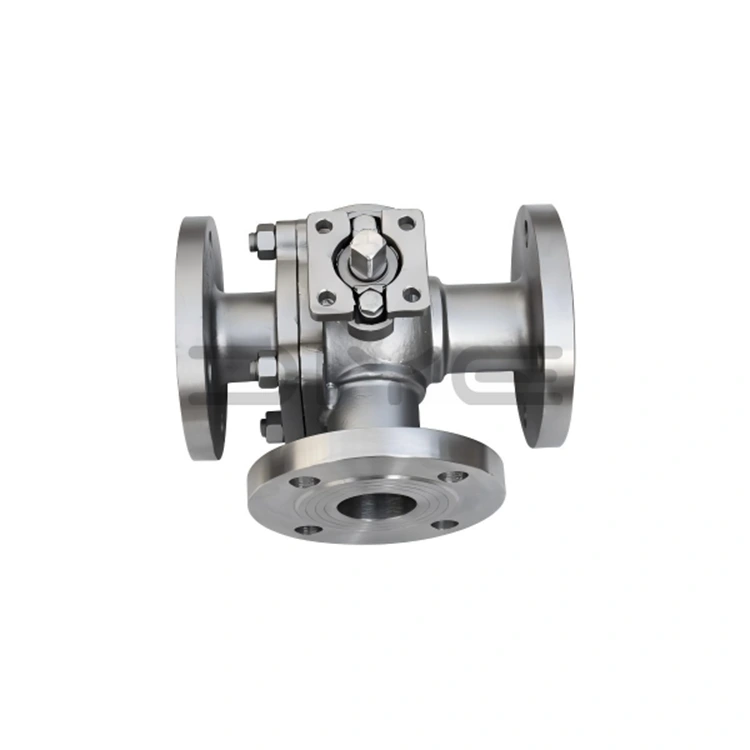

3-cestné kulové ventily s přírubou z nerezové oceli

DIYE VALVE 3-cestné nerezové přírubové kulové ventily jsou vysoce výkonné průmyslové ventily speciálně navržené pro řízení průtoku ve složitých potrubích. Jsou vysoce přizpůsobitelné a mohou vyhovět různorodým potřebám různých průmyslových scénářů. Produkty využívají vědecký konstrukční návrh v kombinaci s vysoce kvalitními materiály a přísnými výrobními procesy a jsou široce používány v chemických, ropných a dalších průmyslových oblastech a poskytují spolehlivá řešení pro přesměrování, slučování a přepínání potrubních médií.

Základní materiály a zajištění kvality

3cestné kulové ventily s přírubou z nerezové oceli jsou konstruovány především z nerezové oceli 304 nebo 316L, která má vynikající odolnost proti korozi, odolnost proti vysokým teplotám a odolnost vůči tlaku, díky čemuž je lze přizpůsobit různým drsným pracovním podmínkám. Těsnění jsou vyrobena z vysoce kvalitních materiálů, jako je polytetrafluoretylen (PTFE) a PPL, pečlivě vybrané a splňující mezinárodní průmyslové normy. Všechny materiály používané ve výrobě jsou kontrolovány podle průmyslových standardů, jako jsou GB/T a API, a jsou k dispozici zprávy o spektrálních spektrech materiálů, které zajišťují shodu materiálu a sledovatelnost kvality.

Možnosti přizpůsobení

Pro splnění potřeb různých inženýrských projektů podporuje DIYE VALVE přizpůsobení 3-cestných kulových ventilů s přírubou z nerezové oceli na vyžádání. Nestandardní velikosti, speciální průtokové kanály a různé standardy přírub lze přizpůsobit podle požadavků zákazníka. Zakázkové průtokové kanály mohou být také vytvořeny na základě zákaznických výkresů pro řešení speciálních problémů s řízením průtoku ve složitých potrubích.

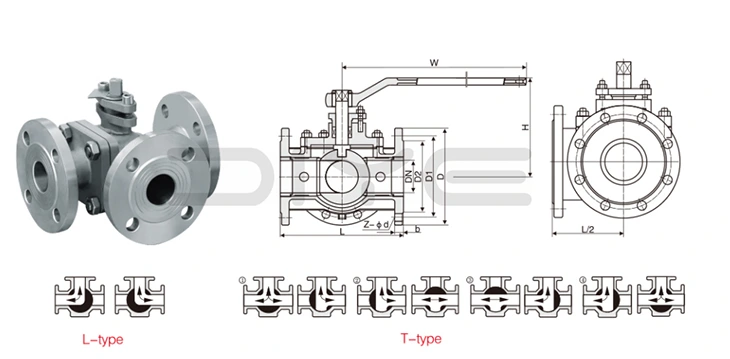

Podrobnosti kanálu LT Flow

LT (průtokový kanál) 3-cestných kulových ventilů z nerezové oceli s přírubou pro vlastní potřebu se dělí na dva typy, oba využívající 90° otočnou otevírací a zavírací konstrukci. Umístění rukojeti je jasné, přepínání je plynulé a provoz je pohodlný a spolehlivý, splňující komplexní potřeby řízení průmyslových potrubí.

1. Průtokový kanál typu L (LT-L)

Primárně se používá pro přesměrování médií nebo jednosměrné přepínání. Kulové jádro má konstrukci s průchozím otvorem ve tvaru písmene L, která umožňuje řízení tekutiny „jeden vstup, dva výstupy“ nebo „dva vstupy, jeden výstup“. Otočení rukojeti o 90° rychle mění směr proudění média, nezanechává žádné zbytky média, minimalizuje odpor proudění a zlepšuje provozní efektivitu potrubí.

Použitelné scénáře: Vhodné pro odklonění jednoho média do dvou různých potrubí nebo sloučení dvou médií do jednoho potrubí (současné slučování je zakázáno, aby se zabránilo křížové kontaminaci), jako je větvení potrubí a distribuce médií v průmyslové výrobě.

2. Průtokový kanál typu T (LT-T)

Primárně se používá pro slučování médií, přesměrování nebo obousměrné přepínání. Kulové jádro má design průchozího otvoru ve tvaru T, který flexibilně umožňuje ovládání „jeden vstup, dva výstupy“, „dva vstupy, jeden výstup“ nebo „dva vstupy, dva výstupy“. Plynulé přepínání, těsné těsnění a současná dodávka dvou kompatibilních médií jej činí vhodným pro vícesměrné řízení průtoku ve složitých potrubích.

Použitelné scénáře: Vhodné pro vícesměrné přepínání médií ve složitých potrubích, jako je míchání médií a obrácení potrubí v chemickém a ropném průmyslu.

Výhody spolupráce

Jako výrobce zdrojů má DIYE VALVE dostatek zásob a stabilní dodací lhůty, které mohou uspokojit potřeby zahraničních obchodních objednávek, skladování distributorů a podporu velkých a středně velkých inženýrských projektů; poskytuje kompletní sadu vývozních dokumentů a kontrolních zpráv pro zajištění hladkého celního odbavení; hromadné nákupy mohou využívat odstupňované slevy; je vybavena profesionálním technickým týmem a komplexním poprodejním servisem a může zákazníkům kdykoli poskytnout technickou podporu a konzultace řešení, aby bylo dosaženo vzájemného prospěchu a oboustranně výhodných výsledků.

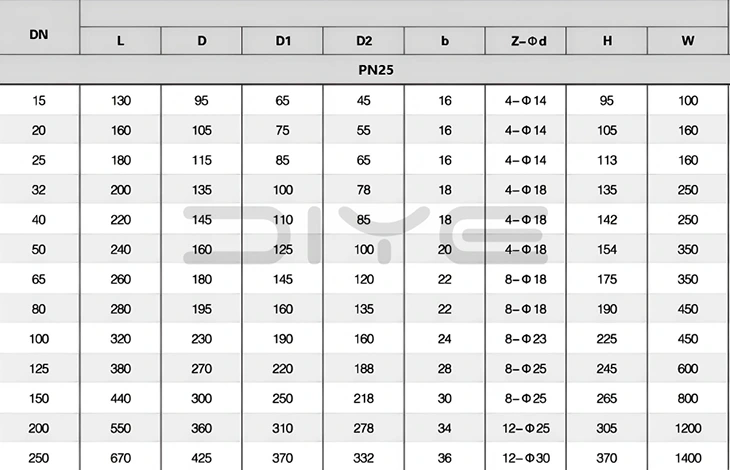

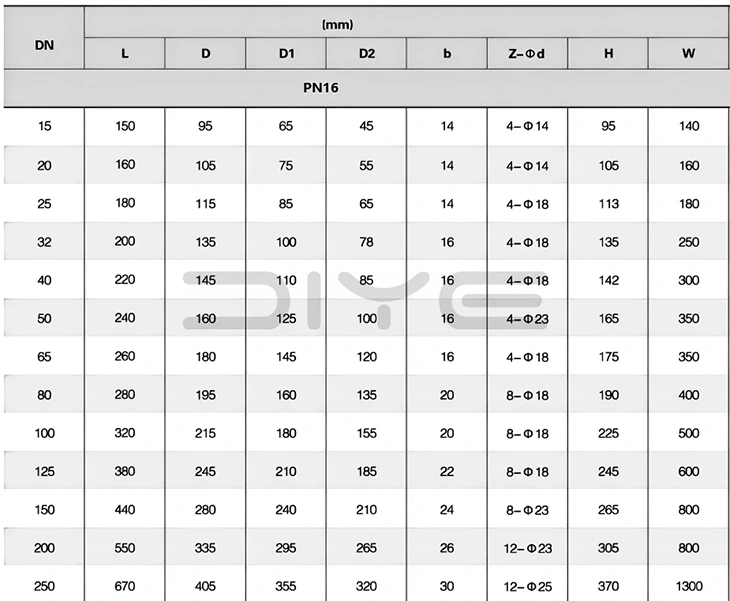

Technické parametry

FAQ

Otázka: Jaké jsou hlavní technické rozdíly mezi průtokem typu L (LT-L) a typu T (LT-T) u 3cestného kulového ventilu s přírubou z nerezové oceli? Jak provést výběr?

Odpověď: Hlavní rozdíl spočívá ve funkci toku a použitelných scénářích:

1. Průtokový vzor typu L (LT-L): Kulové jádro má průchozí otvor ve tvaru L. Může realizovat pouze jednosměrné přepínání "jeden vstup, dva výstupy" nebo "dva vstupy, jeden výstup". Nemůže současně sloučit dvě média (aby se zabránilo křížové kontaminaci). Nabízí nízký průtokový odpor a žádné zbytky, takže je ideální pro jednoduché scénáře odklonění/soutoku, jako je větvení potrubí a distribuce média.

2. Průtokový vzor typu T (LT-T): Kulové jádro má průchozí otvor ve tvaru T. Umožňuje flexibilní obousměrné přepínání „jeden vstup, dva výstupy“, „dva vstupy, jeden výstup“ nebo „dva vstupy, dva výstupy“. Dokáže současně sloučit dvě kompatibilní média, takže je vhodný pro vícesměrné přepínání a směšování médií ve složitých potrubích, jako jsou potrubí v chemickém a ropném průmyslu.

Selection Core: Vyberte si typ L pro jednoduché odklonění; zvolte typ T pro komplexní souběh a vícesměrné přepínání.

Otázka: Jaké jsou technické požadavky na přepínání mezi dvěma schématy toku? Existuje možnost rušení nebo středního channelingu?

A: Technické požadavky na přepínání: U obou typů musí být rukojeť otočena o 90° k polohovací zarážce, aby bylo zajištěno, že jádro koule je zcela zasunuto na své místo, čímž se zabrání napůl otevřenému/napůl zavřenému stavu (což by mohlo způsobit střední kanálky a erozi těsnící plochy). Před přepnutím se doporučuje uzavřít tlak média v potrubí, aby se snížil dopad na jádro koule.

Zajištění spolehlivosti: Výrobky Diye jsou vybaveny CNC přesně obrobenými kuličkovými jádry a sedlem, což zajišťuje vysokou přesnost lícování pro hladké přepínání bez zaseknutí. Těsnící plochy jsou přesně broušeny, aby bylo dosaženo obousměrného těsnění s nulovou netěsností po úplném přepnutí, čímž se eliminuje kanalizace média.

Otázka: Lze přizpůsobit speciální vzory proudění LT? Jaké technické parametry je třeba uvést?

Odpověď: Ano, podporujeme přizpůsobení exkluzivních vzorů toku LT. Musí být uvedeny tyto základní technické parametry:

1.Jmenovitý průměr potrubí a norma příruby.

2. Typ média, tlak a teplota.

3.Specifické požadavky na průtok (např. "tři vstupy, jeden výstup" nebo "jeden vstup, tři výstupy").

4. Rozměry instalačního prostoru.

5.Materiálové požadavky.
