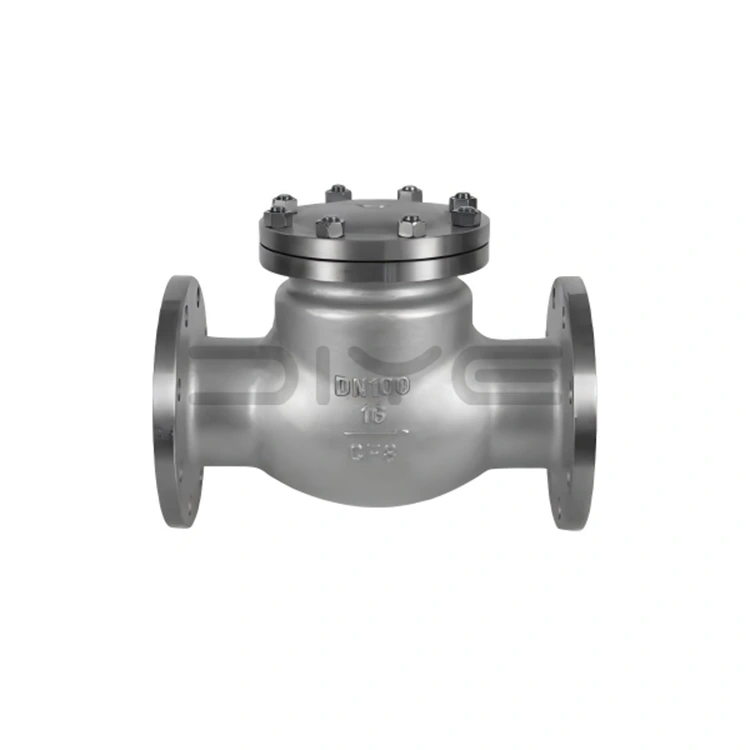

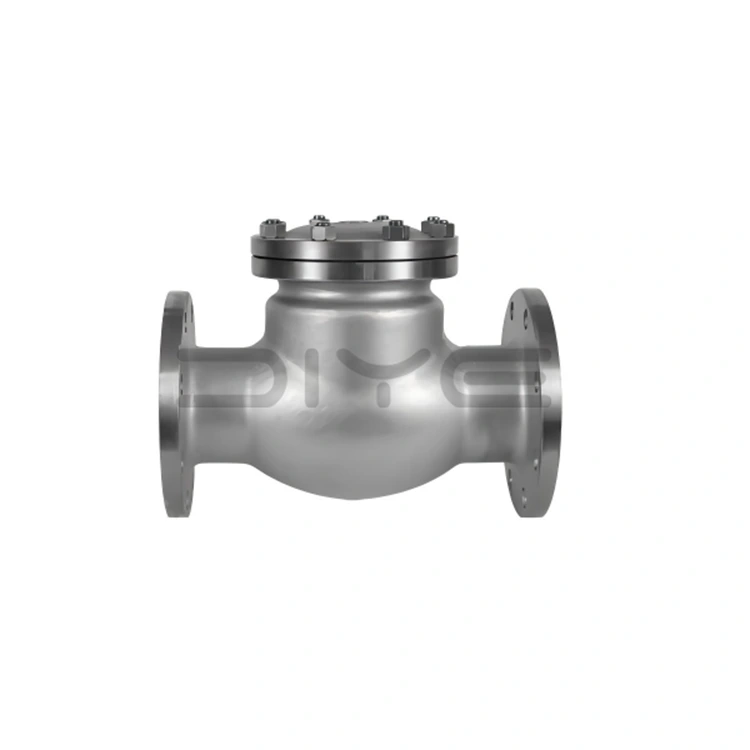

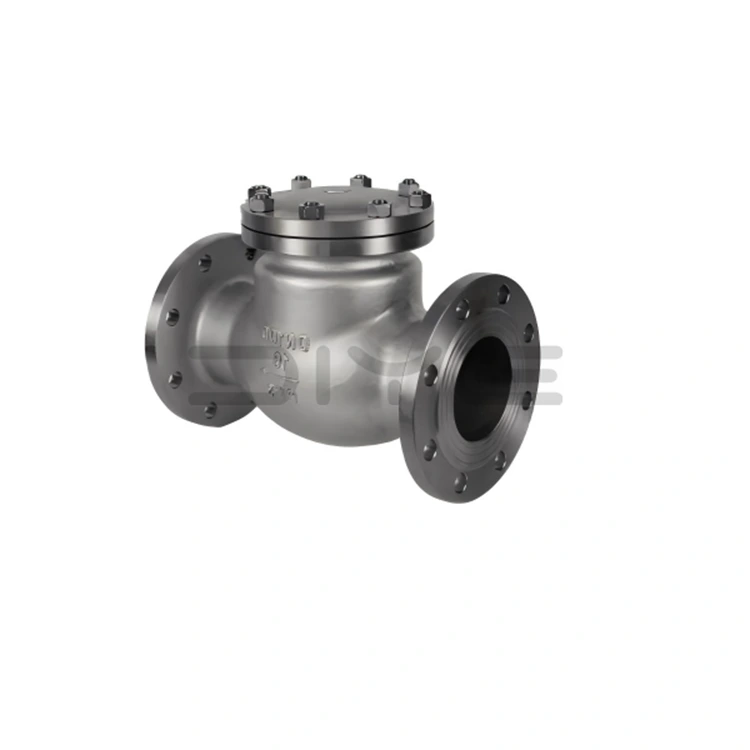

Zpětné ventily s otočnou přírubou DIN

Zpětné ventily DIYE DIN s otočnou přírubou jsou přesně navržené automatické ventily, které plně splňují základní německé normy, včetně DIN 3356, DIN 3202 a DIN EN 1092-1. Ventily fungují autonomně na základě tlaku média a nevyžadují žádné externí pohony. Poskytují spolehlivý, bezúdržbový mechanismus, který zabraňuje katastrofickým následkům zpětného toku a chrání kritickou infrastrukturu potrubí.

Princip činnosti a hlavní funkce

1. Automatický provoz

Kotouč ventilu zpětného ventilu s otočnou přírubou DIN se volně otevírá pod tlakem dopředně proudícího média; když se systém zastaví, odtlakuje nebo zaznamená tendenci zpětného proudění, talíř ventilu se okamžitě uzavře svou vlastní hmotností a zpětným tlakem zpětného proudění.

2. Funkce ochrany jádra

- Prevence zpětného toku: Tvoří těsné těsnění, které zabraňuje zpětnému toku média.

- Water Hammer Mitigation: Absorbuje hydraulické rázy a výrazně snižuje tlak na potrubí a zařízení.

- Ochrana systému: Chrání čerpadla, kompresory, tlakové nádoby a výměníky tepla před poškozením způsobeným zpětnými tlakovými rázy.

Designové vlastnosti a technické parametry

1 Způsob připojení a standardy

Používá přírubové spoje podle normy DIN, což zjednodušuje instalaci a údržbu; konstrukční délka přísně dodržuje normu DIN 3202.

2 Široká použitelnost a všestrannost

Zpětné ventily s otočnou přírubou DIN pokrývají celý rozsah průměrů od DN15 do DN1000; jmenovité tlaky zahrnují PN10, PN16, PN25, PN40, PN63 a PN100, které splňují různé potřeby nízkotlakých potrubních sítí až po vysokotlaké průmyslové procesní systémy.

3 Vynikající struktura

Pečlivě navržené průtokové kanály minimalizují tlakové ztráty; vysoce přesné těsnicí plochy zajišťují těsné a spolehlivé utěsnění i při kolísání tlaku a různých podmínkách médií.

4. Kompatibilita médií

Vhodné pro vodu, páru, ropné produkty a různá kyselá, alkalická a korozivní média.

Scénáře aplikací a pokrytí trhu

Naše zpětné ventily s otočnou přírubou DIN jsou preferovaným produktem pro německé standardní potrubní systémy v Evropě a na celém světě a zajišťují stabilní jednosměrnou regulaci průtoku v několika náročných průmyslových odvětvích, včetně:

1. Petrochemický a chemický zpracovatelský průmysl

2. Energetický průmysl (tepelná a jaderná energetika)

3. Hutnictví a těžební průmysl

4. Městské vodovody a kanalizace

5. HVAC, plynové a námořní inženýrství

6. Mezinárodní evropské standardní exportní inženýrské projekty

Výroba a zajištění kvality

1. Profesionální kvalifikace a zkušenosti: S využitím hlubokých odborných znalostí v oboru dosahuje DIYE VALVE hromadné výroby všech specifikací zpětných ventilů DIN, což zajišťuje stabilní a spolehlivou kvalitu.

2. Shoda s autoritativními normami: Každý ventil používá německé standardní materiály, procesy přesného kování a prochází přísnými tlakovými zkouškami.

3. Záruka integrity: Poskytujeme kompletní protokoly o zkouškách materiálu (MTR) a údaje o továrních tlakových zkouškách pro každou objednávku, což zajišťuje plnou sledovatelnost a shodu v celém procesu.

4. Zakázková řešení: Kromě standardních produktů profesionálně poskytujeme služby ventilů na míru za použití speciálních materiálů a nestandardních velikostí a nabízíme řešení dodávek na jednom místě pro komplexní evropské a mezinárodní inženýrské projekty.

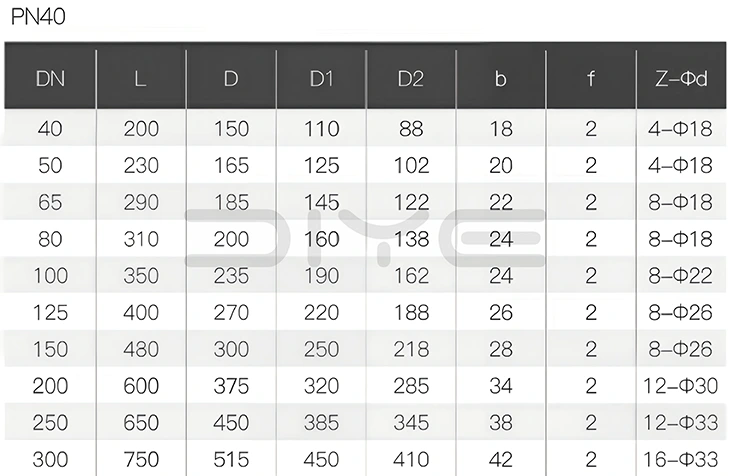

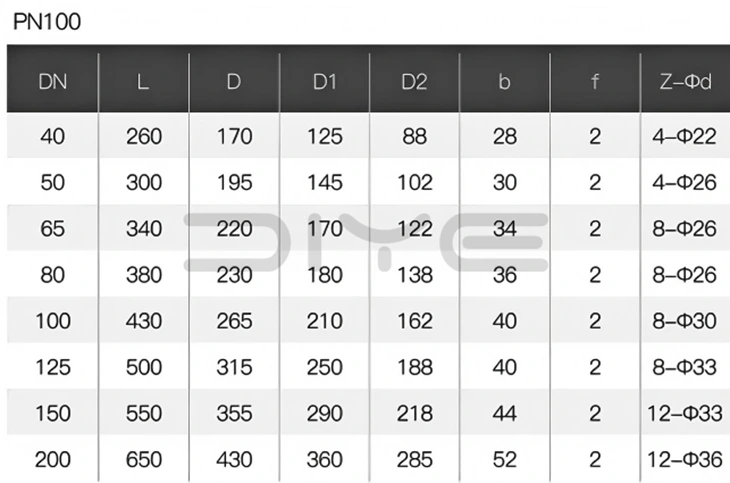

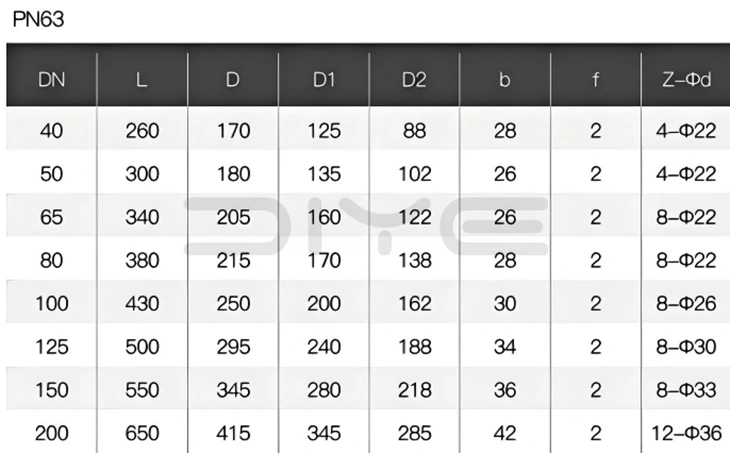

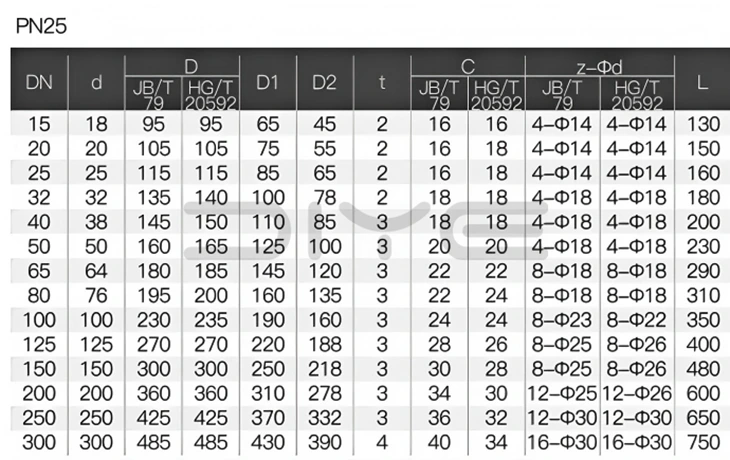

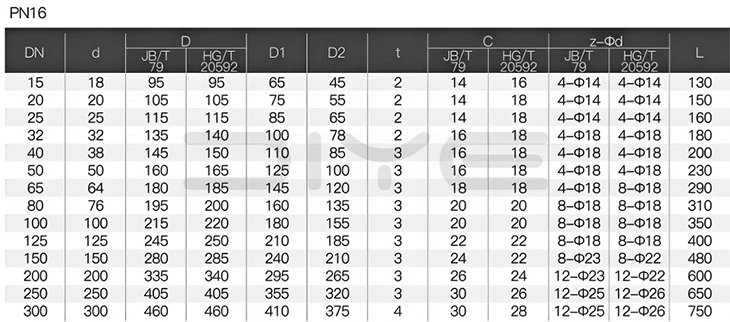

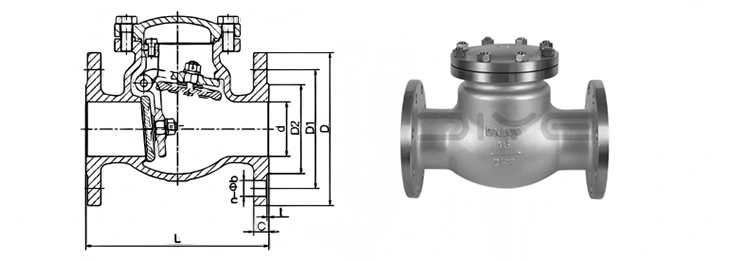

Technické výkresy

FAQ

Otázka: Jaké základní normy splňují zpětné ventily s otočnou přírubou DIN?

A： Řídí se hlavně DIN 3205, DIN 3206, DIN 3207, DIN 3351 a DIN 3352. Pro přírubové připojení implementují DIN EN 1090 / DIN EN 1091 / DIN EN 1092, zajišťující dokonalé přizpůsobení a zaměnitelnost s německými standardními potrubími, přírubami a těsněními.

Q:Na co je třeba dbát při instalaci přírubového zpětného ventilu?

A： Potvrďte šipku směru toku na těle ventilu a nainstalujte přesně v souladu se směrem toku média. Instalace zpět bude mít za následek úplné zablokování průtoku a ztrátu funkce kontroly.

Otázka: Proč je v přírubovém zpětném ventilu vždy abnormální hluk a vibrace?

A： Toto je většinou způsobeno instalací blízko kolena, nadměrnou rychlostí proudění nebo nárazem kotouče ventilu na doraz. Doporučuje se zvýšit přímý úsek potrubí, přejít na konstrukci s pomalým uzavíráním nebo upravit rychlost proudění potrubí.

Otázka: Můžete poskytnout úplnou sadu německých standardních zpětných ventilů DIN?

Odpověď: Jako výrobce zdroje vyrábí Diye zpětné ventily s otočnou přírubou DIN ve všech velikostech. Striktně provádíme obrábění, tlakové zkoušky a značení v souladu s německými normami. Můžeme poskytnout kompletní sadu materiálových zpráv a údajů o továrních tlakových zkouškách a podpořit přizpůsobení speciálních kalibrů a speciálních materiálů.
