A šoupátko z kované ocelije průmyslový izolační ventil určený ke spuštění nebo zastavení průtoku tekutiny pohybem uzávěru vertikálně do nebo z průtokového kanálu. Jeho kované komponenty obsahující tlak, kompaktní konstrukční možnosti a dostupnost v různých materiálech a tlakových třídách z něj činí praktickou volbu pro náročné potrubní systémy, včetně ropných a plynárenských zařízení, elektráren, chemických zpracovatelských jednotek a parních aplikací.
Výběr správného ventilu však zahrnuje více než jen výběr jmenovité velikosti potrubí. Kupující musí vyhodnotit provozní tlak, teplotu, kompatibilitu kapalin, koncová připojení, platné normy a požadavky na údržbu. Tato příručka vysvětluje, jak kovaná ocelová šoupátka fungují, kde se používají a jak specifikovat vhodný produkt pro spolehlivou dlouhodobou službu.
Obsah
- Co je kovaný ocelový šoupátkový ventil?
- Jak funguje kovaný ocelový uzavírací ventil?
- Jaké jsou jeho hlavní výhody?
- Kde se používají kovaná ocelová šoupátka?
- Jaké materiály jsou k dispozici?
- Jaké typy a koncová připojení jsou k dispozici?
- Jak se to srovnává s šoupátkem z lité oceli?
- Jak si mohou kupující vybrat správný ventil?
- Jak by měl být instalován a udržován?
- Jakých běžných chyb při nákupu je třeba se vyvarovat?
- Často kladené otázky

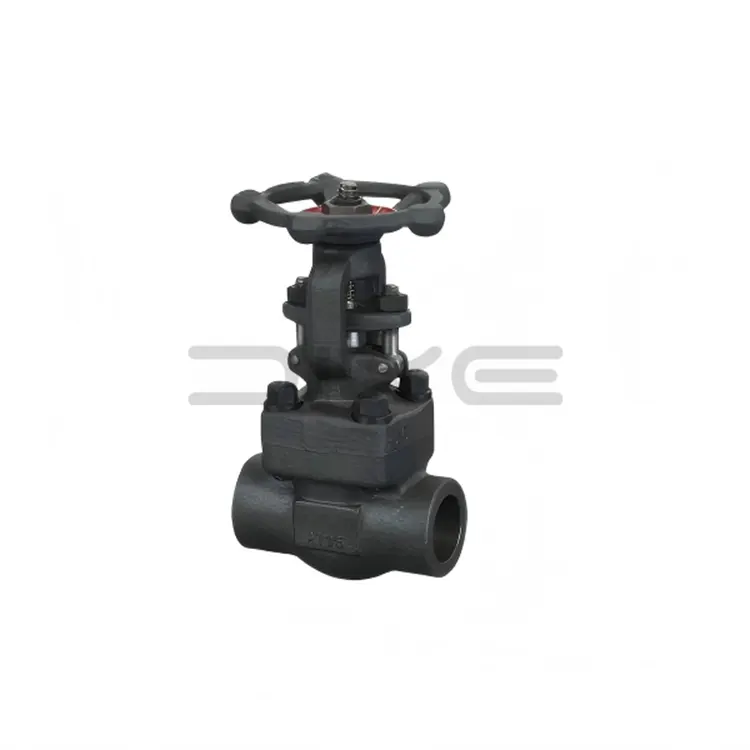

1. Co je šoupátko z kované oceli?
Kované ocelové šoupátko je mechanický ventil, jehož tělo a podle provedení další tlakové součásti jsou vyrobeny z kované oceli. Při kování se zahřátý kov tvaruje tlakovou silou. Tento proces může vytvořit relativně jednotnou strukturu materiálu a snížit typy vnitřních diskontinuit spojených s některými procesy odlévání, i když konečná kvalita stále závisí na specifikaci materiálu, praxi kování, tepelném zpracování, obrábění a kontrole.
Ventil řídí průtok přes pohyblivou bránu, běžně nazývanou klín. Když je ventil plně otevřený, šoupátko se pohybuje mimo hlavní průtokový kanál. Když je zcela zavřený, zapadne do dosedacích ploch, aby přerušil průtok.
Kovaná ocelová šoupátka se běžně volí pro průmyslová potrubí s malým průměrem a pro vysokotlaké aplikace. Kompaktní ventily z kované oceli jsou často specifikovány podle API 602 v závislosti na rozsahu normy a zvoleném provedení výrobku.
2. Jak funguje kovaný ocelový uzavírací ventil?
Kované ocelové šoupátko využívá lineární pohyb šoupátka k zajištění on-off řízení průtoku. Většina ručních konstrukcí funguje pomocí ručního kola spojeného se závitovým dříkem. V závislosti na konstrukci se dřík během provozu viditelně zvedá nebo zůstává ve fixní vertikální poloze při otáčení pro pohyb brány.
Otevření ventilu
Otočením ručního kola ve směru otevírání se vrata oddálí od místa k sezení. Jakmile uzávěr uvolní průtokový kanál, může tekutina procházet ventilem s relativně malou překážkou ve srovnání s mnoha konstrukcemi škrticích ventilů.
Zavření ventilu
Otočením ručního kola v opačném směru se brána pohybuje směrem k sedadlům. Správně přizpůsobené dosedací plochy zajišťují zamýšlenou uzavírací funkci, když ventil dosáhne své specifikované uzavřené polohy.
Proč záleží na provozní poloze
Šoupátka jsou primárně určena pro plně otevřený nebo plně uzavřený provoz. Ponechání běžného šoupátka částečně otevřeného po delší dobu může vystavit šoupátko a dosedací plochy vysokorychlostnímu proudění, vibracím, erozi a nerovnoměrnému opotřebení. Tam, kde je požadována plynulá regulace průtoku, je často vhodnější vhodně zvolený globální ventil nebo regulační ventil.
Skutečný provozní moment ventilu, průtoková kapacita a uzavírací výkon závisí na jeho konstrukci, rozměrech, tlakovém rozdílu, charakteristikách kapaliny a stavu. Kupující by měli používat dokumentaci výrobce spíše než předpokládat, že všechna kovaná ocelová šoupátka fungují stejně.
3. Jaké jsou hlavní výhody kovaných ocelových šoupátek?
3.1 Síla pro náročný servis
Správně vyrobené kované součásti mohou nabídnout příznivé mechanické vlastnosti a konzistenci materiálu. Díky tomu je konstrukce z kované oceli atraktivní pro aplikace zahrnující zvýšené tlaky, změny teplot a náročné provozní podmínky, pokud je zvolený materiál a konstrukce ventilu vhodná.
3.2 Kompaktní možnosti instalace
Mnoho kovaných ocelových šoupátek je k dispozici v kompaktních konfiguracích pro procesní linky s malým průměrem, pomocné potrubí, připojení přístrojů, odtoky a ventilační otvory. Jejich rozměry mohou být užitečné tam, kde je omezený instalační prostor.
3.3 Výběr z více materiálů
V závislosti na sortimentu si kupující mohou vybrat uhlíkovou ocel, nízkoteplotní uhlíkovou ocel, legovanou ocel nebo nerezovou ocel. Přizpůsobení materiálu procesní kapalině a teplotě pomáhá řídit rizika koroze, mechanické nároky a životnost.
3.4 Přímá izolační funkce
Mechanismus brány je navržen pro provoz zapnuto-vypnuto spíše než pro plynulé nastavení průtoku. Ve vhodných aplikacích to poskytuje jasný provozní účel a může zjednodušit návrh systému.
3.5 Flexibilní konfigurace připojení
V závislosti na velikosti ventilu, tlakové třídě, výrobci a konstrukční normě mohou být k dispozici závitové, hrdlové, tupé a přírubové spoje. Tato flexibilita umožňuje technikům koordinovat ventil se stávajícím uspořádáním potrubí.
- Potenciálně příznivá pevnost a strukturální konzistence z vhodné kované konstrukce.
- Kompaktní provedení pro vybrané malovrtané aplikace.
- Materiálové možnosti pro různé požadavky na tlak, teplotu a korozi.
- Praktická izolace procesních kapalin v kompatibilních systémech.
- Možnosti připojení, které podporují různé požadavky na instalaci.
4. Kde se používají kovaná ocelová šoupátka?
Vhodnost kovaného ocelového šoupátka závisí na provozních podmínkách a schválené konstrukční specifikaci. Mezi běžné oblasti použití patří následující.
Zpracování ropy a zemního plynu
Kované ocelové ventily mohou být instalovány v procesním potrubí, pomocných potrubích, odběrných místech, odpadech a dalších izolačních místech. Před výběrem musí být stanovena materiálová kompatibilita, jmenovité hodnoty tlaku a teploty a jakékoli požadavky na kyselý provoz.
Výroba energie a parní systémy
Elektrárny používají izolační ventily v pomocných službách souvisejících s párou, systémech napájecí vody a dalších technologických linkách. Vysokoteplotní provoz vyžaduje pečlivé posouzení pevnosti materiálu, jmenovitého tlaku a teploty, těsnících materiálů a tepelného cyklování.
Chemická a petrochemická zařízení
Chemické zpracování může zahrnovat agresivní tekutiny, zvýšené teploty nebo nebezpečná média. Mohou být nutné varianty z nerezové oceli nebo vhodné slitiny, ale žádný materiál by neměl být považován za univerzálně odolný proti korozi. Kompatibilita musí být potvrzena pro skutečnou koncentraci chemikálií, teplotu a provozní prostředí.
Průmyslové služby
Stlačená zařízení, vodní systémy, tepelná zařízení a obecná průmyslová potrubí mohou používat kovaná ocelová šoupátka, kde tlaková třída, materiál a připojení ventilu splňují požadavky projektu.
5. Jaké materiály jsou k dispozici pro kovaná ocelová šoupátka?
Výběr materiálu ovlivňuje tlakovou izolaci, teplotní odolnost, odolnost proti korozi a celkové požadavky na údržbu. Mezi běžné rodiny materiálů patří následující příklady.
| Materiál | Typické vlastnosti | Úvahy o výběru |
|---|---|---|
| Uhlíková ocel ASTM A105 | Běžná kovaná uhlíková ocel pro všeobecné průmyslové služby | Ověřte příslušný teplotní rozsah, jmenovitý tlak a kompatibilitu kapalin. |
| ASTM A350 LF2 | Kovaná uhlíková ocel určená pro vhodné nízkoteplotní aplikace | Potvrďte požadavky rázové zkoušky a minimální návrhovou teplotu. |
| ASTM A182 F11 / F22 | Třídy legované oceli používané ve vybraných provozech za zvýšených teplot | Zkontrolujte příslušné tepelné zpracování, jakost materiálu a limity tlaku a teploty. |

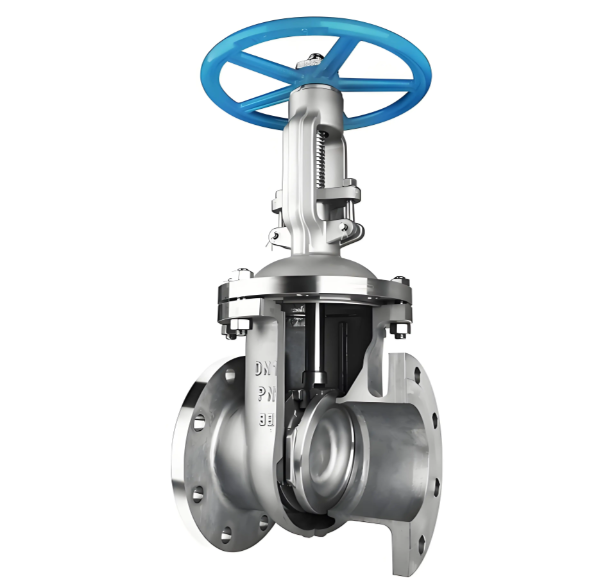

| ASTM A182 F304 / F316 | Možnosti z nerezové oceli pro vybraná korozivní prostředí | Vyhodnoťte chemickou kompatibilitu, expozici chloridům a požadovanou odolnost proti korozi. |
Tyto příklady nejsou zaměnitelné a tabulka nenahrazuje schválené specifikace materiálu. Přesná třída musí být k dispozici v sortimentu výrobce a musí být kompatibilní s příslušnou normou konstrukce ventilu.
Nepřehlédněte vnitřní komponenty
Samotný materiál tělesa neurčuje úplný výkon ventilu. Kupující by také měli zkontrolovat bránu nebo klín, vřeteno, povrchy sedel, těsnění, těsnění víka a další součásti smáčené nebo obsahující tlak. Materiály obložení a těsnicí uspořádání musí být vhodné pro kapalinu a očekávané provozní podmínky.
6. Jaké typy a koncová připojení jsou k dispozici?
6.1 Konfigurace kapoty
Konstrukce víka se šrouby používá spojovací prvky pro připojení víka k tělu ventilu. Pro určité aplikace a produktové řady může být k dispozici provedení tlakově utěsněné nebo svařované kapoty. Vhodná konfigurace závisí na specifikované normě, tlakové třídě, strategii údržby a konstrukci výrobce.
6.2 Konstrukce se stoupajícím a nestoupajícím dříkem
V konfiguraci se stoupajícím dříkem se vřeteno při otevírání ventilu pohybuje nahoru, což operátorům pomáhá vizuálně identifikovat polohu vtoku. Uspořádání vřetene bez stoupání udržuje vnější výšku představce relativně konstantní, což může být užitečné tam, kde je omezená vertikální vůle. Dostupné konfigurace se liší podle designu.
6.3 Možnosti ukončení připojení
| Spojení | Typické použití | Klíčová úvaha |
|---|---|---|
| Se závitem | Kompatibilní potrubní systémy malého průměru | Potvrďte tvar závitu, velikost, způsob těsnění a příslušná omezení tlaku. |
| Nátrubkový svar | Vybrané maloprůměrové svařované potrubí | Zkontrolujte rozměry zásuvky, postupy svařování a požadavky na instalaci. |
| Tupý svar | Svařované potrubní systémy tam, kde je to specifikováno | Potvrďte přípravu konce, kompatibilitu tloušťky stěny a požadavky na svařování. |
| Přírubové | Potrubní systémy vyžadující rozebíratelné spoje | Odpovídají rozměry příruby, obložení, těsnění, šrouby a jmenovitý tlak. |
Ne každé připojení je k dispozici pro každou velikost nebo tlakovou třídu. Specifikace nákupu by měla explicitně identifikovat požadované připojení namísto spoléhání se na obecný popis produktu.
7. Jak se staví šoupátko z kované oceli v porovnání s šoupátkem z lité oceli?
Hlavním rozdílem je výrobní proces použitý k vytvoření těla ventilu a dalších příslušných součástí. Kování tvaruje pevný kov pod tlakovou silou, zatímco odlévání tvoří součásti litím roztaveného kovu do formy. Každá metoda může produkovat spolehlivé ventily, pokud jsou vhodné požadavky na konstrukci, výrobní kontroly, materiály a kontroly.
| Srovnávací faktor | Kovaný ocelový šoupátkový ventil | Šoupátkový ventil z lité oceli |
|---|---|---|
| Výrobní proces | Kov je tvarován kováním. | Roztavený kov se formuje ve formě. |
| Společné umístění produktu | Kompaktní a malovrtané aplikace, včetně mnoha vysokotlakých konstrukcí. | Často se používá pro ventily větších velikostí a širokou škálu průmyslových potrubních systémů. |
| Struktura materiálu | Může zajistit příznivý tok zrna a konzistenci materiálu. | Kvalita závisí na konstrukci odlitku, kontrole procesu a kontrole vad. |
| Flexibilita designu | Závisí na kapacitě kování, geometrii a požadavcích na obrábění. | Dokáže pojmout složité tvary a větší konfigurace těla. |
| Priorita výběru | Zvažte kvalitu výkovku, konstrukční standard, velikost a servisní podmínky. | Zvažte kvalitu odlitku, konstrukční standard, velikost a provozní podmínky. |
Ani jedna konstrukce není automaticky tou nejlepší volbou pro každou aplikaci. Kovaný ventil může být výhodnější pro kompaktní vysokotlaké potrubí, zatímco litý ventil může být praktičtější pro systém s větším průměrem. Správné rozhodnutí by mělo být založeno na technických požadavcích, schválených normách, certifikaci materiálů a celkových nákladech životního cyklu spíše než na samotné výrobní terminologii.
8. Jak si mohou kupující vybrat správný ventil z kované oceli?
U dodavatelských týmů může neúplná specifikace ventilu způsobit zpoždění nabídky, nesprávné dodávky, potíže s instalací nebo nevhodný provozní výkon. Při přípravě dotazu použijte následující kontrolní seznam.
Při žádosti o cenovou nabídku od Wenzhou Diye Valve And Fittings Co., Ltd. mohou kupující použít tento kontrolní seznam k uspořádání technických požadavků a snížení rizika opakovaného objasňování specifikace.
Konečný výběr a schválení ventilu by měl provádět kvalifikovaný personál podle platného předpisu pro potrubí, projektové specifikace a certifikované dokumentace výrobce.
9. Jak by měl být kovaný ocelový uzavírací ventil instalován a udržován?
Před instalací
- Zkontrolujte typový štítek, identifikaci materiálu, tlakovou třídu, velikost, koncové spoje a specifikaci nákupu.
- Zkontrolujte ventil, zda nedošlo k poškození při přepravě, znečištění, korozi nebo poškození těsnicích ploch.
- Ověřte, zda je ventil kompatibilní s médiem v potrubí a skutečnými podmínkami tlaku a teploty.
- Udržujte vnitřní průchod čistý a chraňte nechráněné konce až do instalace.
Během instalace
- Dodržujte pokyny výrobce k instalaci a příslušné postupy pro potrubí.
- Vyrovnejte ventil s potrubím, aniž byste tlačili na těleso nebo použijte ventil k nápravě nesouososti potrubí.
- Pro vybraný spoj použijte vhodná těsnění, spojovací prvky, materiály pro těsnění závitů a postupy svařování.
- Zabraňte teplu nebo nečistotám při svařování v poškození vnitřních součástí, těsnění nebo dosedacích ploch.
- Ujistěte se, že ruční kolo nebo pohon lze bezpečně ovládat a že je k dispozici dostatečný prostor pro údržbu.
Při běžné údržbě
Vytvořte plán kontrol na základě náročnosti servisu, provozní frekvence, doporučení výrobce a bezpečnostních postupů na místě. Zkontrolujte vnější netěsnosti kolem těsnění vřetene a kloubu víka, korozi, neobvyklý provozní odpor a viditelné poškození. Prozkoumejte jakoukoli ztrátu vypínacího výkonu dříve, než se stane větším provozním problémem.
Před kontrolou nebo údržbou izolujte systém, odtlakujte jej, podle potřeby vypusťte nebo propláchněte příslušnou část a ověřte bezpečné podmínky. Nikdy neuvolňujte díly obsahující tlak, když je ventil pod tlakem. Nebezpečné kapaliny, vysoké teploty a zachycený tlak vyžadují vhodné kontroly a kvalifikovaný personál.
10. Jakých běžných chyb při nákupu je třeba se vyvarovat?
Výběr pouze podle tlakové třídy
Tlaková třída nepředstavuje jeden univerzální přípustný tlak při každé teplotě. Potvrďte jmenovitý tlak-teplota specifický pro materiál a limity kompletní sestavy ventilu.
Ignorování kapaliny a vnitřních materiálů
Silné kované tělo nemůže kompenzovat nekompatibilní dřík, sedlo, těsnění nebo těsnění. Zkontrolujte kompletní kusovník pro zamýšlenou službu.
Použití šoupátka pro plynulé škrcení
Konvenční šoupátka jsou určena hlavně pro izolaci. Pro plynulou modulaci zvažte regulační ventil nebo jinou konstrukci speciálně navrženou pro škrcení.
Za předpokladu, že každý výrobce nabízí stejnou konfiguraci
Rozsahy velikostí, tlakové třídy, uspořádání víka, kombinace obložení a koncové spoje se liší podle produktové řady. Před objednáním si obstarejte písemný datový list a potvrďte přesnou konfiguraci.
Přehlížení kontrolních dokumentů
U kritických aplikací může nízká nabídka bez požadované sledovatelnosti materiálu nebo zkušební dokumentace vytvářet další projektové riziko. Před nákupem definujte požadavky na dokumentaci.
Správná nákupní praxe začíná kompletní technickou specifikací a končí ověřením, že dodaný ventil odpovídá schválené dokumentaci.
11. Často kladené otázky
Q1. Jaký je hlavní účel kovaného ocelového šoupátka?
Jeho hlavním účelem je izolovat potrubí povolením nebo zastavením proudění tekutiny. Obecně je určen pro plně otevřený nebo plně uzavřený provoz spíše než pro plynulou regulaci průtoku.
Q2. Je šoupátko z kované oceli vhodné pro vysokotlaké aplikace?
Může být vhodný, když jeho konstrukce, materiály, tlaková třída, teplotní limity a koncové spoje splňují provozní požadavky. Skutečný přípustný tlak musí být ověřen pomocí příslušných jmenovitých tabulek a certifikované dokumentace k produktu.
Q3. Co je API 602?
API 602 je běžně specifikovaný standard pro kompaktní ocelová šoupátka, kulové a zpětné ventily v rámci definovaného rozsahu. Kupující by si měli ověřit příslušné vydání, typ ventilu, rozsah velikostí a požadavky projektu.
Q4. Jaký materiál je nejlepší pro kované ocelové šoupátko?
Neexistuje jediný nejlepší materiál pro každou aplikaci. ASTM A105 se běžně používá pro použití s uhlíkovou ocelí, A350 LF2 pro specifikovaný nízkoteplotní provoz, legované oceli pro vybrané aplikace za zvýšených teplot a nerezové oceli pro vhodná korozivní prostředí. Konečná volba závisí na podmínkách procesu a příslušné specifikaci.
Q5. Lze použít kované ocelové šoupátko pro páru?
Ano, určitá provedení a kombinace materiálů jsou vhodné pro parní provoz. Kupující musí před instalací potvrdit tlak páry, teplotu, jakost materiálu, kompatibilitu těsnění a těsnění a použitelné jmenovité hodnoty tlaku a teploty.
Q6. Jaký je rozdíl mezi kovaným a ocelolitinovým šoupátkem?
Hlavním rozdílem je výrobní proces. Kování tvaruje pevný kov působením tlakové síly, zatímco odlévání tvoří součásti z roztaveného kovu. Obojí může být vhodné, když jsou náležitě řešeny požadavky na kvalitu výroby, design, kontrolu a provoz.
Q7. Jaké koncové připojení mám zvolit?
Výběr závisí na velikosti potrubí, tlakové třídě, konstrukci potrubí, požadavcích na instalaci a příslušné normě. Závitové spoje a spoje hrdlovým svarem jsou běžné u vybraných konstrukcí s malým průměrem, zatímco uspořádání s tupým svarem a přírubou mohou vyhovovat jiným požadavkům na systém.
Q8. Jak mohu snížit rizika úniku?
Specifikujte kompatibilní materiály a těsnicí komponenty, ověřte požadovanou kontrolu a tlakové zkoušky, nainstalujte ventil podle pokynů výrobce a zaveďte rutinní kontrolní postupy. Prevence úniku závisí na kompletní montáži a správných provozních postupech.
Q9. Jaké informace bych měl poskytnout při žádosti o cenovou nabídku?
Uveďte velikost ventilu, množství, tlakovou třídu, provozní tlak a teplotu, tekuté médium, materiály tělesa a obložení, koncové připojení, příslušné normy, požadované dokumenty a místo dodání. Technické požadavky mohou pomoci objasnit technický list nebo specifikace potrubí.
Q10. Jak mohu ověřit, že šoupátko z kované oceli splňuje požadavky mého projektu?
Prohlédněte si technický list výrobce, platné konstrukční normy, materiálové certifikáty, rozměrové informace, dokumentaci o kontrole a tlakových zkouškách a všechna schválení pro konkrétní projekt. Před uvolněním objednávky potvrďte všechny kritické požadavky.
Závěr
Kované ocelové šoupátko může poskytnout spolehlivou izolaci potrubí, když konstrukce, materiál, jmenovitý tlak-teplota a typ připojení jsou správně přizpůsobeny aplikaci. Díky svým kompaktním konstrukčním možnostem a dostupnosti v různých materiálových třídách je užitečný pro vybrané systémy ropy a zemního plynu, výrobu energie, chemické zpracování, páru a průmyslové rozvodné systémy.
Nejúčinnější nákupní rozhodnutí přesahuje cenu. Jasně definovaná technická specifikace, příslušné požadavky na kontrolu, ověřená materiálová kompatibilita a správné instalační postupy pomáhají snižovat chyby, kterým lze předejít, a podporují dlouhodobou provozní spolehlivost.
Pro kupující, kteří hodnotí kovaná ocelová šoupátka, je spolupráce s dodavatelem, který dokáže objasnit konfiguraci produktu a požadavky na dokumentaci, důležitým krokem k úspěšnému projektu.
