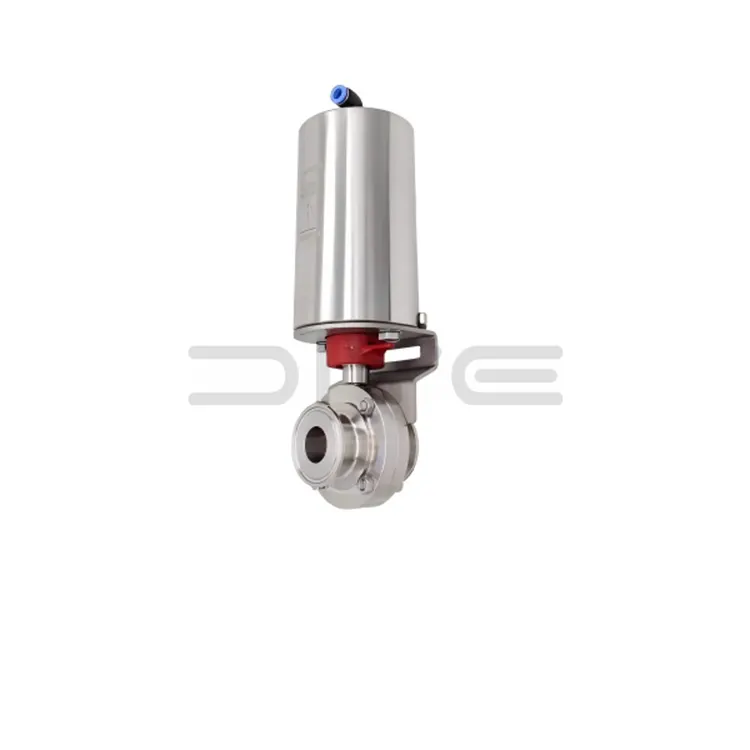

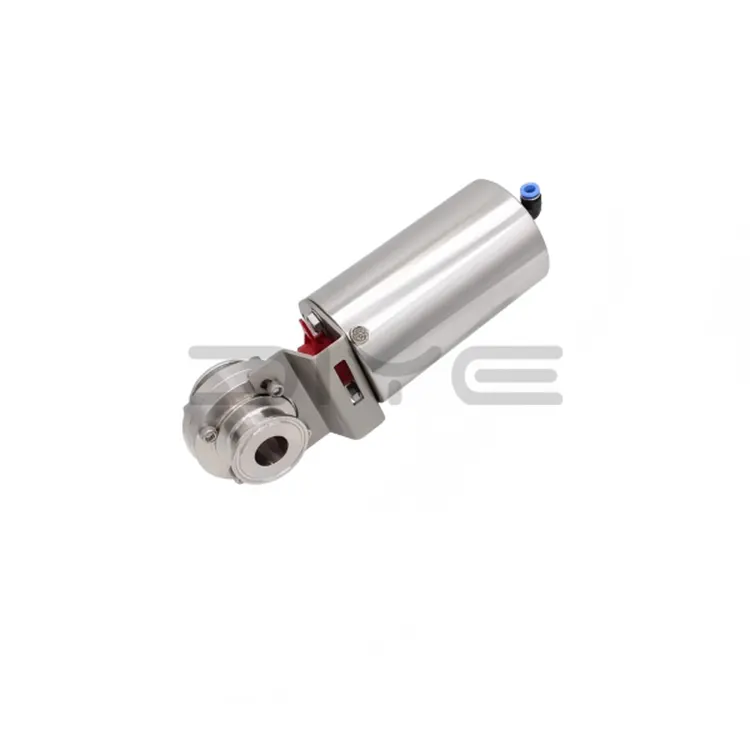

Pneumaticky ovládaný sanitární motýlkový ventil

Pneumatický sanitární motýlkový ventil DIYE VALVE je nezávisle vyvinut a vyroben naší továrnou. Jedná se o vysoce výkonnou základní řídicí komponentu pro automatizované výrobní scénáře v potrubních systémech sanitárních kapalin. Tento produkt vyrobený v Číně splňuje přísné normy kontroly kvality, integruje pokročilou technologii pneumatického ovládání a sanitární konstrukční design, splňující přísné hygienické požadavky potravinářského, nápojového, farmaceutického a biologického průmyslu.

Ventil využívá jako hlavní zdroj energie pneumatický pohon, který je dokonale sladěn s tělesem sanitární klapky. Umožňuje rychlé, vzdálené a automatické otevírání a zavírání médií, čímž zlepšuje provozní efektivitu a stabilitu potrubí. Jeho struktura bez mrtvého úhlu zabraňuje zbytkům média a růstu bakterií, spolehlivé utěsnění zajišťuje nulový únik média a jeho schopnost rychlé odezvy se přizpůsobuje potřebám dynamického přizpůsobení automatizovaných výrobních linek, plně splňující požadavky CIP (Clean-in-Place) a SIP (Sterilize-in-Place) sanitárního průmyslu.

Základní princip práce

Pneumatický pohon pneumatického sanitárního motýlového ventilu pohání dřík ventilu tak, aby otáčel kotouč ventilu, a tím ventil otvírá a zavírá. Když vzduch vstoupí na jednu stranu pohonu, tlačí píst, což způsobí otáčení dříku ventilu, čímž se dokončí otevírání a zavírání. V závislosti na konstrukci pohonu je k dispozici ve dvou režimech: dvojčinný a jednočinný.

- Dvojčinný pohon: Střídavým nasáváním a výfukem vzduchu z obou stran se dosahuje otáčení kotouče ventilu vpřed a vzad. Vhodné pro scénáře vyžadující časté otevírání a zavírání, nabízí stabilní provoz a silnou přizpůsobivost.

- Jednočinný pohon: Poháněn nasáváním vzduchu na jedné straně, druhá strana spoléhá na sílu pružiny pro automatické resetování při výpadku přívodu vzduchu. To zajišťuje bezpečný provoz potrubí a zabraňuje potenciálním bezpečnostním rizikům v případě selhání systému přívodu vzduchu.

Kromě toho lze pomocí pohonu flexibilně nastavit úhel otevření a uzavření ventilu. Některé modely podporují plynulé nastavení od 0° do 90°, splňující jak základní ovládání otevírání a zavírání potrubí, tak potřeby jemné regulace průtoku, přizpůsobující se různým výrobním scénářům.

Volitelné pneumatické pohony a příslušenství

1. Volitelné pneumatické pohony

- Jednočinný pohon: Je vybaven funkcí pružinového resetu, automaticky se vrátí do své původní polohy při výpadku přívodu vzduchu, nabízí vysokou bezpečnostní ochranu a je vhodný pro scénáře s vysokými bezpečnostními požadavky.

- Dvojčinný pohon: Poháněn dvěma zdroji vzduchu, poskytuje hladké a stabilní otevírání a zavírání a vysokou životnost. Vhodné pro scénáře vysokofrekvenčního provozu, jako jsou kontinuální výrobní linky.

2. Odpovídající příslušenství

- Pneumatický triplet: Skládá se z filtru, redukčního ventilu a maznice, filtruje nečistoty v přívodu vzduchu, stabilizuje tlak vzduchu, maže pohon, prodlužuje životnost a zajišťuje stabilní provoz ventilu.

- Solenoidový ventil: Řídí přívod vzduchu, umožňuje dálkové otevírání a zavírání ventilu, usnadňuje integraci s centrálním řídicím systémem a zvyšuje automatizaci.

- Vysílač polohy: Poskytuje zpětnou vazbu v reálném čase o stavu otevření a zavření ventilu, což umožňuje monitorování v reálném čase centrálním řídicím systémem a zajišťuje kontrolovatelné výrobní procesy.

- Koncový spínač: Zabraňuje přejetí kotouče ventilu, zabraňuje mechanickému poškození a chrání konstrukci ventilu.

- Mechanismus ručního kola: Používá se pro nouzové ruční ovládání; umožňuje otevírání a zavírání ventilů i v případě výpadku přívodu vzduchu, čímž je zajištěna kontinuita výroby.

O DIYE VALVE

Jako profesionální výrobce a dodavatel pneumaticky ovládaných sanitárních klapek vyrobených v Číně má DIYE VALVE kompletní systém výzkumu a vývoje, výroby, prodeje a poprodejních služeb, který se zavázal poskytovat vysoce kvalitní produkty a pozorné služby globálním zákazníkům.

Máme profesionální zahraniční obchodní a technický tým hovořící plynně anglicky, rusky, arabsky a dalšími jazyky, který poskytuje 24hodinovou online podporu pro zodpovězení otázek týkajících se výběru produktu, instalace, uvedení do provozu a údržby a nabízí vícejazyčné návody k instalaci a údržbě. Naše továrna zavádí přísný proces kontroly kvality, důsledně kontroluje každý krok od výběru suroviny až po dodávku produktu, čímž zajišťuje, že každý ventil splňuje vysoké standardy kvality.

Abychom vyřešili problémy s nákupem náhradních dílů, kterým čelí zahraniční zákazníci, poskytujeme běžně používané náhradní díly, jako jsou těsnění, pneumatické trojité jednotky a solenoidové ventily, což výrazně zkracuje logistické cykly a snižuje pořizovací náklady. Nabízíme také 12měsíční záruku na celou ventilovou jednotku a 6měsíční záruku na zranitelné části. Během záruční doby budou poruchy, které nejsou způsobeny člověkem, opraveny zdarma, což komplexně zaručuje uživatelský zážitek pro zahraniční zákazníky.

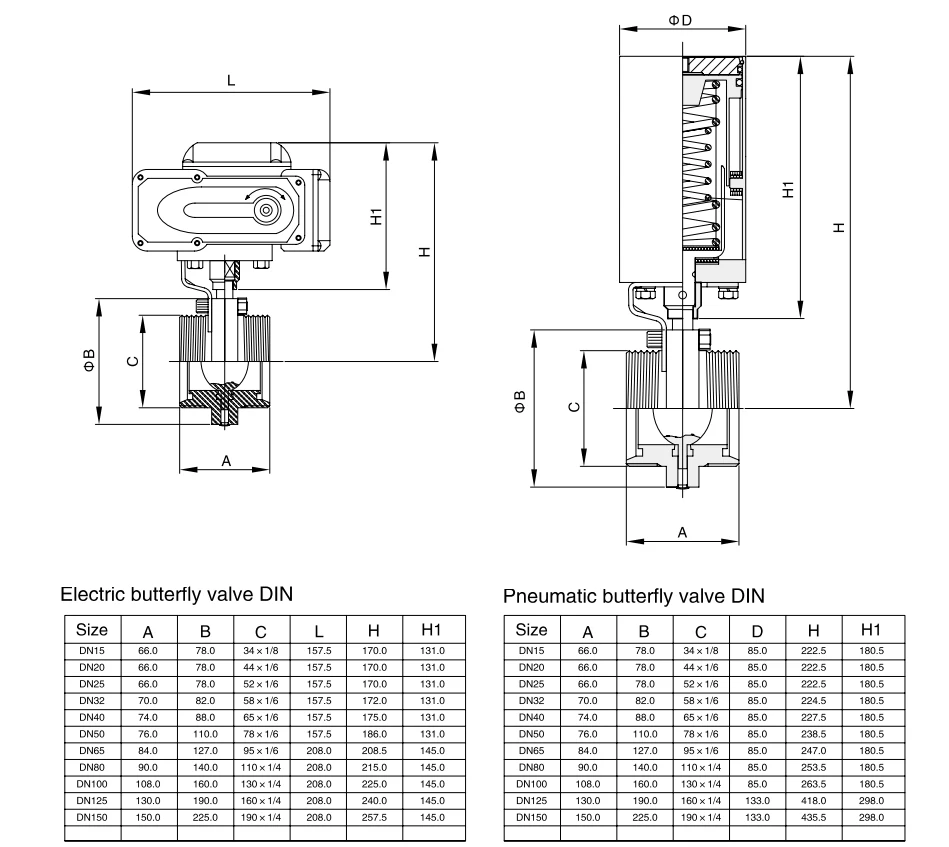

Technické parametry

FAQ

Otázka: Jaké typy pneumatických pohonů jsou k dispozici pro sanitární pneumatické klapky a jak je vybrat?

A: Hlavní typy jsou jednočinné a dvojčinné pneumatické pohony, vybrané na základě bezpečnostních požadavků a provozní frekvence pracovních podmínek: ① Dvojčinný pohon: Poháněný dvěma zdroji vzduchu, ventil se otevírá a zavírá stabilně s rychlou odezvou, vhodný pro konvenční sanitární pracovní podmínky s automatickými výrobními linkami a vysokofrekvenčními operacemi a je třeba jej vybavit ovládáním externího zdroje vzduchu. ② Jednočinný pohon: S pružinovou vratnou strukturou, poháněnou nasáváním vzduchu na jedné straně a automaticky resetovaným (otevřít/zavřít) po ztrátě vzduchu, má vysoký bezpečnostní a ochranný výkon, vhodný pro vysoce rizikové hygienické pracovní podmínky, kde je médium hořlavé, toxické a korozivní, a může účinně zabránit bezpečnostním rizikům potrubí po selhání zdroje vzduchu.

Otázka: Jaké příslušenství je potřeba pro sanitární pneumatické klapky? Jaká je funkce základního příslušenství?

A4: Základní povinné A:příslušenství + volitelné příslušenství podle potřeby, základní příslušenství a jejich funkce jsou: ① Pneumatická trojitá jednotka (filtr + redukční ventil + zařízení na olejovou mlhu): Povinná, filtruje nečistoty zdroje vzduchu, stabilizuje tlak přívodu vzduchu, maže vnitřní části pohonu a prodlužuje životnost pohonu; ② Solenoidový ventil: Volitelný, dálkově ovládá zapínání a vypínání zdroje vzduchu, realizuje automatické a centralizované otevírání a zavírání ventilu a je vhodný pro propojení centrálního řídicího systému; ③ Zařízení pro zpětnou vazbu polohy: Volitelná zpětná vazba o stavu otevření a zavření ventilu v reálném čase (otevřený/zavřený/neutrální), umožňující vzdálené sledování provozu potrubí; ④ Mechanismus ručního kola: Volitelně, ventil lze ovládat ručně, když selže zdroj vzduchu, vhodný pro nouzové pracovní podmínky; ⑤ Koncový spínač: Volitelný, zabraňuje otáčení kotouče ventilu přes zdvih a chrání tělo ventilu a těsnění.

Otázka: Jaký je požadavek na tlak zdroje vzduchu pro sanitární pneumatické klapky? Dokáže se přizpůsobit místnímu nestandardnímu zdroji vzduchu?

A: Konvenční adaptivní tlak zdroje vzduchu je 0,4 ~ 0,8 MPa, což je průmyslový obecný standardní tlak vzduchu a vhodný pro většinu podmínek přívodu vzduchu na místě; pokud je místním zdrojem vzduchu nestandardní tlak (nižší než 0,4 MPa nebo vyšší než 0,8 MPa), může být poskytnut přizpůsobený adaptivní pneumatický pohon a může být vybaven redukčním ventilem/posilovacím ventilem pro nastavení tlaku vzduchu, aby bylo zajištěno normální otevírání a zavírání ventilu bez další transformace systému přívodu vzduchu na místě.
