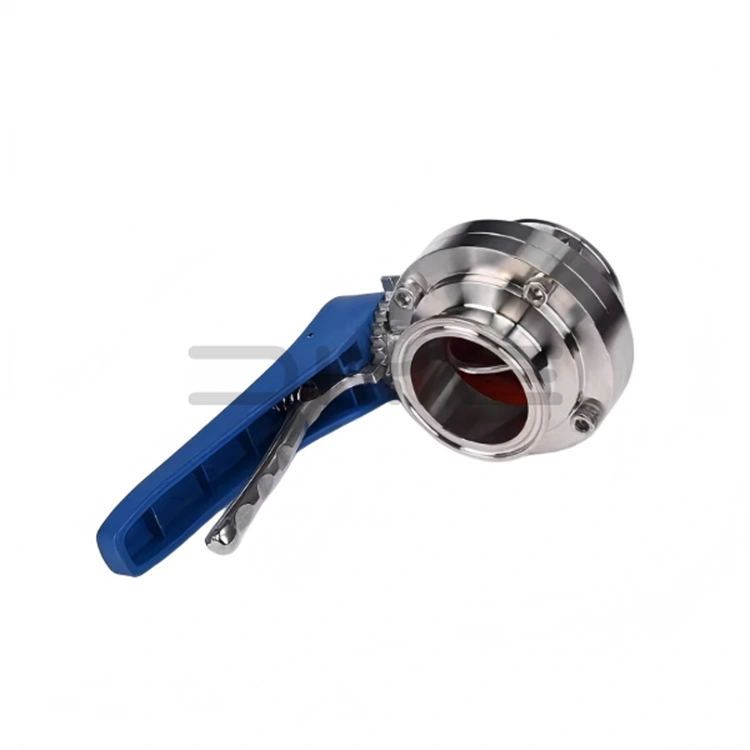

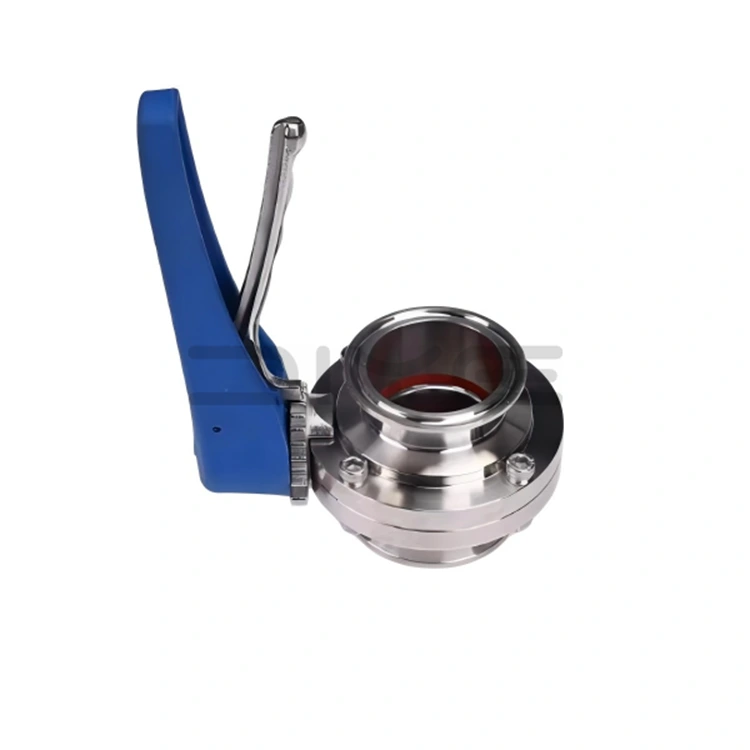

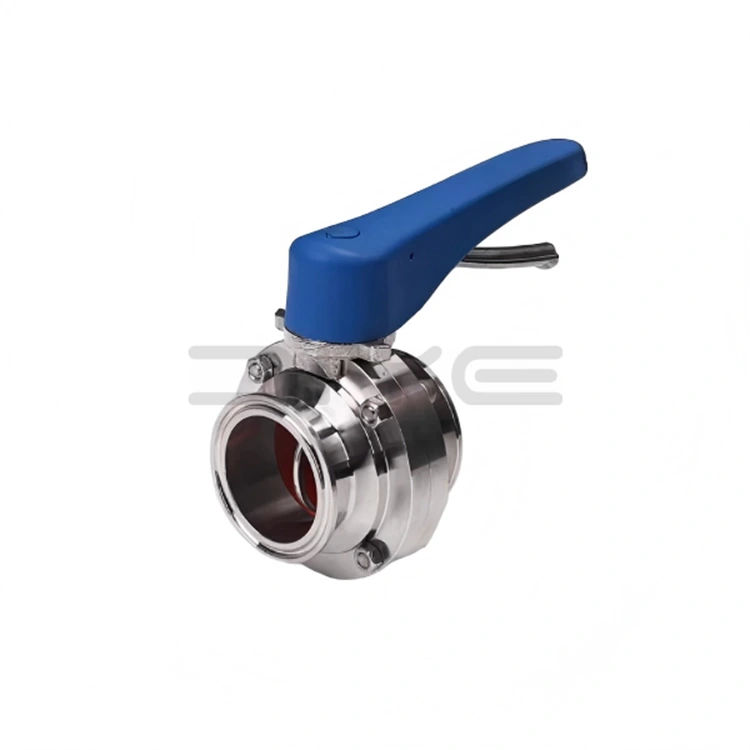

Sanitární škrticí ventil s rychlou instalací

DIYE VALVE Sanitární motýlkový ventil s rychlou instalací je vyhrazený regulační ventil čisté kapaliny navržený pro potravinářský, farmaceutický, mlékárenský, nápojový, biofarmaceutický, čistý vodní systém a jemný chemický průmysl. Při dodržení zásad „vysoké hygieny, vysoké účinnosti a vysoké spolehlivosti“ jeho konstrukce pro rychlou instalaci řeší bolestivá místa tradičních ventilů, jako je těžkopádná instalace, časově náročná demontáž a nepohodlná údržba, což výrazně zlepšuje provoz a efektivitu údržby potrubí.

Sanitární motýlkový ventil s rychlou instalací využívá standardní svorkové spoje na obou koncích, což eliminuje potřebu svařování nebo složitých závitových spojů. Rychlá montáž a demontáž je dosažena pomocí svorek, díky čemuž je pohodlná a flexibilní. Jedná se o jádrový ventil v čistých potrubních systémech pro spínání, údržbu a čištění. Jeho kompaktní a lehká konstrukce jej předurčuje k instalaci ve stísněných prostorách.

Profesionální výhody

1. Výběr prémiového materiálu

Aby byla zajištěna hygiena a životnost produktu, DIYE VALVE přísně vybírá vysoce kvalitní nerezovou ocel SUS304 (1.4301) nebo SUS316L (1.4404) pro tělo ventilu a kotouč ventilu, která nabízí vynikající odolnost proti korozi a mechanické vlastnosti. Vnitřní povrch těla ventilu je elektrolyticky leštěný nebo mechanicky leštěný, dosahuje drsnosti povrchu Ra≤0,8μm (maximálně Ra≤0,4μm), eliminuje mrtvé rohy a zbytky, usnadňuje snadné čištění a je plně kompatibilní s CIP online čištěním a SIP vysokoteplotní sterilizací.

Všechna odpovídající těsnění jsou vyrobena z potravinářského EPDM FDA, silikonového kaučuku (SI) nebo PTFE, odolného vůči vysokoteplotní páře a kyselé/alkalické korozi, splňující normy FDA/3A, účinně zabraňující sekundární kontaminaci médií a zajišťující bezpečnost a čistotu přepravovaných materiálů.

2. Uživatelsky přívětivá struktura a návrh provozu

Sanitární motýlkový ventil s rychlou instalací se vyznačuje 90° otočným otevíráním a zavíráním, nabízí snadné a citlivé ovládání, rychlou rychlost otevírání a zavírání a přesné nastavení průtoku. Hladká dráha toku minimalizuje odpor tekutiny a podporuje obousměrný tok média. Spolehlivé těsnění dosahuje standardu třídy VI s nulovou netěsností, což zajišťuje dlouhodobou bezpečnost těsnění potrubí a zabraňuje plýtvání materiálem a znečištění životního prostředí.

Z hlediska ovládání je vybavena ruční vícepolohovou rukojetí, umožňující otočné otevírání a zavírání o 90° a polohování průtoku. Pneumatické/elektrické pohony jsou také k dispozici jako volitelné doplňky, které splňují požadavky zákazníků na automatizaci řízení, dosahují integrovaného ručního a automatického provozu a zvyšují úroveň inteligence řízení potrubí.

Autoritativní certifikace a široká aplikace

Sanitární motýlkový ventil s rychlou instalací DIYE VALVE přísně dodržuje mezinárodní hygienické normy, jako jsou GMP, 3A a EHEDG, a je kompatibilní s běžnými mezinárodními upínacími normami, jako jsou DIN, ISO, SMS a 3A. Jeho velká všestrannost a zaměnitelnost umožňují dokonalé přizpůsobení běžným čistým potrubním systémům po celém světě. Naše továrna se může pochlubit komplexním systémem kontroly kvality, který důsledně kontroluje každý krok od kontroly surovin a monitorování výroby až po testování hotových výrobků, což zajišťuje, že produkty splňují mezinárodní normy a požadavky zákazníků.

Sanitární rychloinstalační motýlkový ventil je široce používán ve špičkových čistých výrobních linkách při zpracování mléka, vaření piva, stáčení nápojů, biofarmaceutik, systémů čisté vody a čistých chemikálií. Může přepravovat různá čistá média, jako je čistá voda, farmaceutické roztoky, emulze a kaše, a poskytuje tak spolehlivá řešení pro kontrolu tekutin pro čistou výrobu v různých průmyslových odvětvích.

Výhody partnerství

Jako továrna na přímé dodávky využívá DIYE VALVE model přímého zásobování z továrny, eliminuje prostředníky a zajišťuje stabilní kvalitu produktů a zároveň poskytuje zákazníkům vysoce výkonné a nákladově efektivní produkty. Hromadné nákupy mají odstupňované slevy a jsou k dispozici personalizované služby, jako jsou speciální materiály, kombinace pohonů a přizpůsobení velikosti, aby vyhovovaly specifickým potřebám různých odvětví a projektů.

Jako profesionální dodavatel v Číně se společnost DIYE VALVE zavázala poskytovat globálním zákazníkům vysoce kvalitní, vysoce výkonné a nákladově efektivní sanitární škrticí ventily s rychlou instalací. Díky profesionální technické podpoře, komplexnímu poprodejnímu servisu a spolehlivé kvalitě produktů vytváří DIYE VALVE dlouhodobá a stabilní partnerství se zákazníky, která jim pomáhá zlepšovat efektivitu výroby a snižovat provozní náklady.

Technické specifikace

- Jmenovitý průměr: DN10～DN150 (1/2"～6")

- Jmenovitý tlak: PN10/16 (1,0/1,6 MPa)

- Provozní teplota: -30℃～+150℃ (v závislosti na těsnícím materiálu)

- Třída těsnění: Třída VI (nulový únik)

- Použitelné normy: DIN, SMS, ISO, IDF, 3A, GB/T 2238

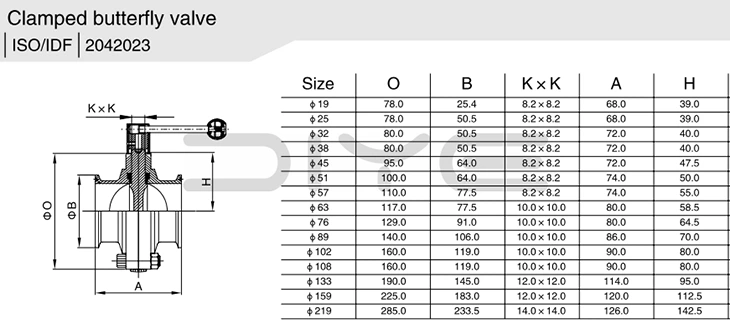

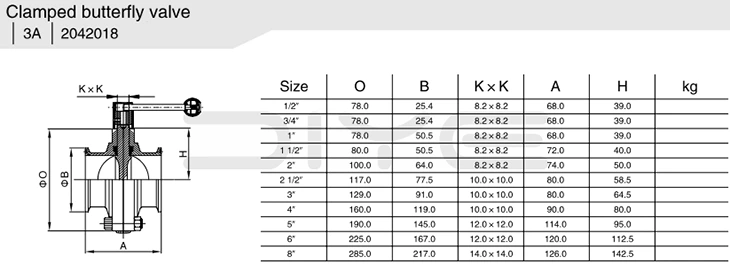

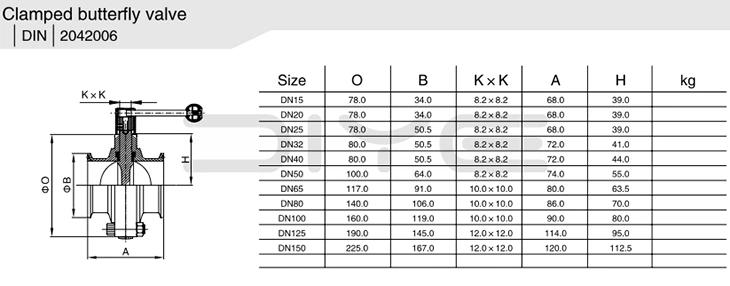

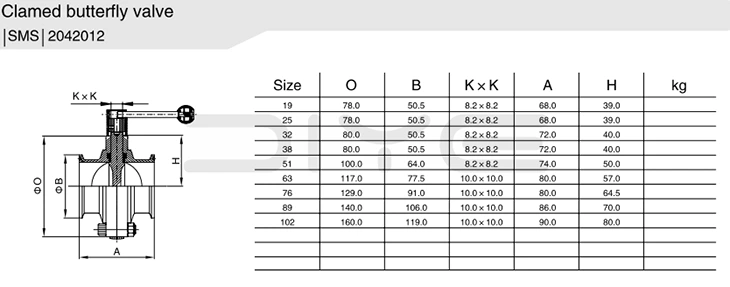

Technické parametry

Faq

Otázka: Technická aplikace těsnění EPDM / silikon / PTFE pro sanitární klapky?

Odpověď: EPDM se vyznačuje odolností proti páře a odolností proti sterilizaci při vysoké teplotě, vhodný pro obecné podmínky zpracování potravin; Silikon se hodí pro nízkoteplotní čištěnou vodu a jemné tekutiny; PTFE odolává silným kyselinám, zásadám a organickým rozpouštědlům, ideální pro žíravé lékařské kapaliny. Všechny tři materiály splňují certifikaci FDA pro styk s potravinami.

Otázka: Jak si vybrat mezi materiály 304 a 316L pro sanitární klapky na základě technických rozdílů?

A: 304 je standardní nerezová ocel obsahující nikl, vhodná pro neutrální média, jako je čistá voda, nápoje a mléčné výrobky; 316L obsahuje přidaný prvek molybden, který poskytuje lepší odolnost vůči kyselinám, zásadám, medicinálním kapalinám a vysokoteplotní parní korozi. Je povinný pro farmaceutické, fermentační a sůl obsahující pracovní podmínky se silnější mezikrystalovou odolností proti korozi.

Otázka: Mohou sanitární klapky umožnit obousměrný průtok vody, kalu a vysoce viskózních médií?

Odpověď: Ventil využívá obousměrný těsnící design pro podporu dopředného a zpětného toku. Struktura plného otvoru zajišťuje nízký průtokový odpor, použitelný pro kaše, emulze a mírně viskózní čistá média. Dlouhodobé používání u tvrdých kalů s vysokým obsahem částic se nedoporučuje, protože může snadno dojít k opotřebení těsnicích kroužků.

Otázka: Jsou sanitární klapky kompatibilní s online čištěním CIP a parní sterilizací SIP?

Odpověď: S plně leštěnou strukturou bez mrtvých zón a potravinářským těsněním odolným vůči vysokým teplotám jsou sanitární klapky plně kompatibilní s cirkulačním čištěním CIP a vysokoteplotní sterilizací SIP. Splňují hygienické požadavky GMP, 3A a EHEDG a mohou být přímo použity v aseptické výrobě.
