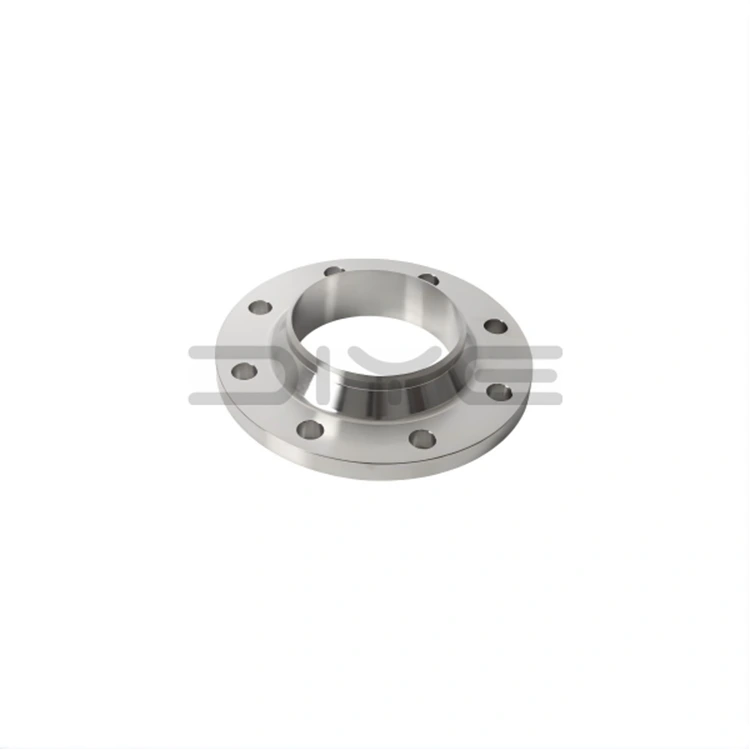

ANSI B16.5 přivařovací příruba krku

Každý DIYE VALVE ANSI B16.5 Weld Neck Flange prochází přísným testováním, včetně rozměrové kontroly, ověřování materiálu, ultrazvukového testování a tlakového testování, což zajišťuje plnou shodu s ANSI B16.5 a mezinárodními standardy kvality. Náš vertikálně integrovaný výrobní proces, od surovin až po hotové výrobky, zaručuje stálou kvalitu výrobků, sledovatelnost a spolehlivý výkon v různých kritických aplikacích.

Design a struktura

1. Shoda se standardy: Plně v souladu s normami ANSI/ASME B16.5, pokrývající jmenovité tlaky od 150 do 2500 a jmenovité průměry (NPS) od 1/2 palce do 24 palců, s podporou pro zakázkové návrhy s velkým průměrem.

2. Integrální kovaná konstrukce: Příruby s přivařovacím hrdlem ANSI B16.5 se vyznačují dlouhým, zkoseným designem s vysokým hrdlem s hladkým přechodovým obloukem, vykovaným z vysoce kvalitních amerických standardních materiálů, včetně uhlíkové oceli A105, nerezové oceli F304/F316L a legované oceli.

3. Přesné těsnicí povrchy: Standardní zvýšená plocha (RF), plocha prstencového spoje (RJ) a čelní drsná plocha (MFM) jsou obráběny pomocí CNC obrábění, aby bylo zajištěno těsné usazení těsnění a výkon bez úniku.

4. Připojení na tupo: Navrženo pro svařování na tupo s plným průvarem do potrubí, zajišťuje bezproblémový přenos napětí a eliminuje koncentraci napětí ve spodní části náboje.

Klíčové výhody

1. Výjimečná teplotní a tlaková odolnost: Speciálně navrženo tak, aby vydrželo silné tepelné cykly, vysoký tlak, vibrace a tepelné tečení, vhodné pro nejnáročnější pracovní prostředí.

2. Trvale stabilní těsnění: Robustní svarové spoje a přesně opracované těsnící plochy poskytují trvalé, bezúdržbové těsnění, které je klíčové pro prostředí s nebezpečnými a toxickými médii.

3. Vynikající strukturální tuhost: Konstrukce s vysokým hrdlem ANSI B16.5 Weld Neck Flanges poskytuje vynikající tuhost, odolnost proti deformaci a odolnost proti únavě, což zajišťuje dlouhou životnost při cyklickém zatížení.

4. Kontrolovatelné a spolehlivé: Svary s plným průvarem umožňují nedestruktivní testování (NDT), což zajišťuje, že kvalita produktu splňuje přísné průmyslové normy.

5. Komplexní specifikace a stabilní dodávky: Vlastní výroba zajišťuje dostatek zásob, včasné dodávky a schopnost poskytovat cenově výhodné produkty globálním zákazníkům.

Průmyslové aplikace

DIYE VALVE ANSI B16.5 Weld Neck Příruby jsou preferovaným standardním produktem pro následující klíčové aplikační scénáře:

1. Ropný a plynárenský průmysl: Ropovody, rafinerie a pobřežní plošiny.

2. Chemický průmysl: Vysokoteplotní, vysokotlaké a korozivní systémy médií.

3. Energetický průmysl: Parní potrubí, smyčky kotlů a pomocné systémy elektráren.

4. Tlakové nádoby: Skladovací nádrže, reaktory a procesní zařízení vyžadující nejvyšší integritu.

5. Vysoce integrální potrubí: Systémy pro přepravu hořlavých, výbušných a vysoce toxických kapalin.

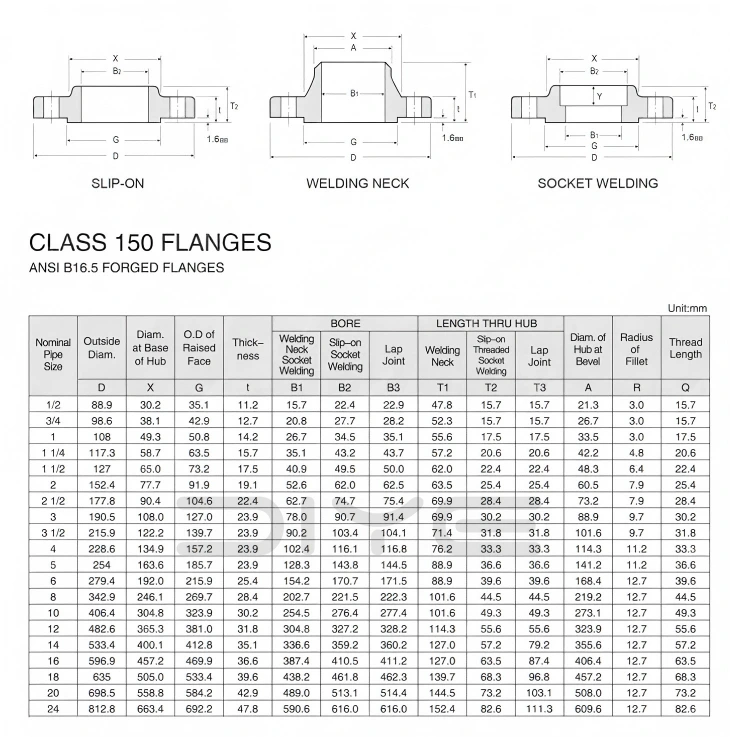

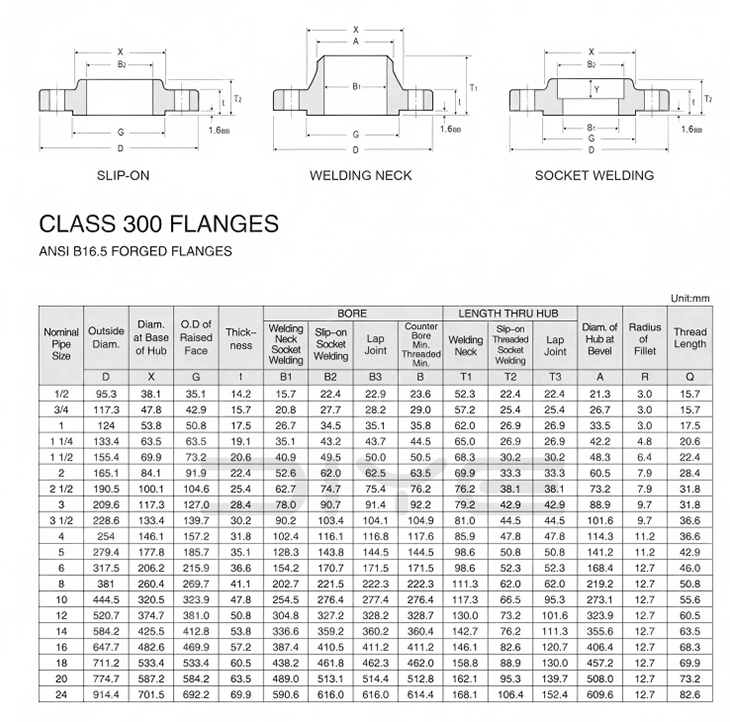

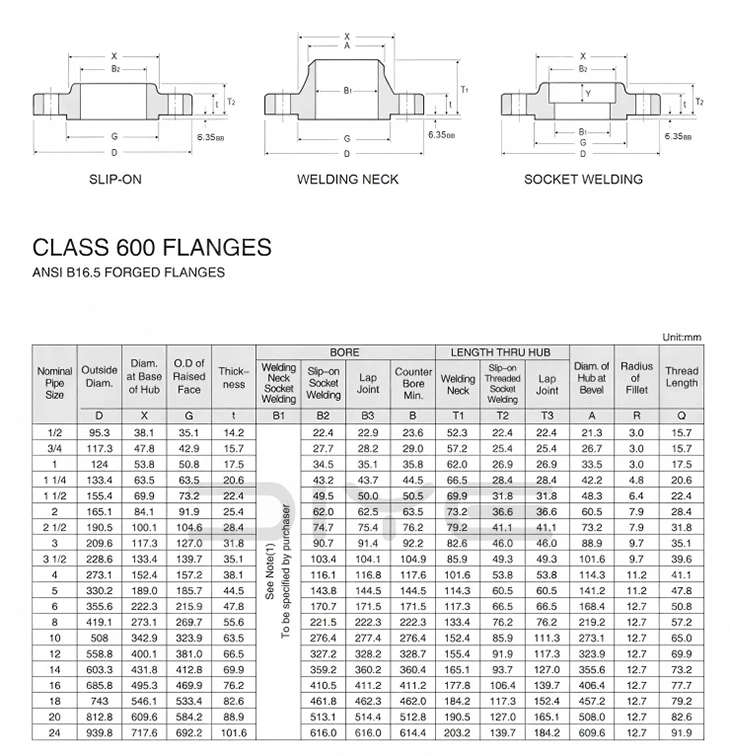

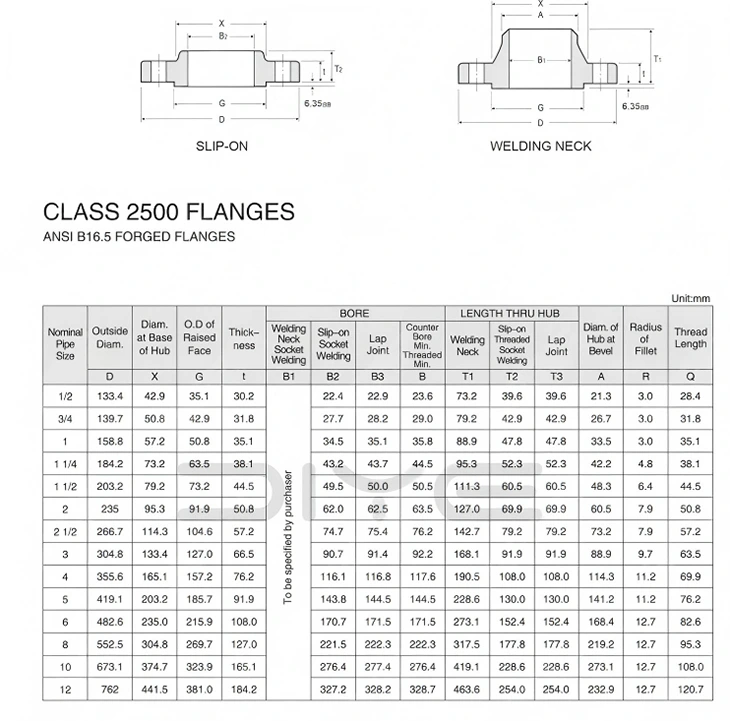

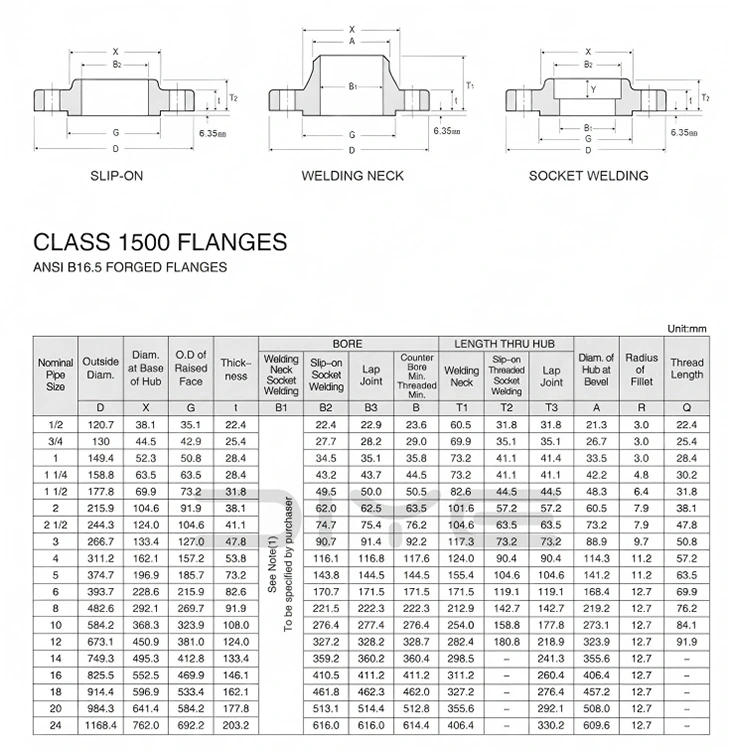

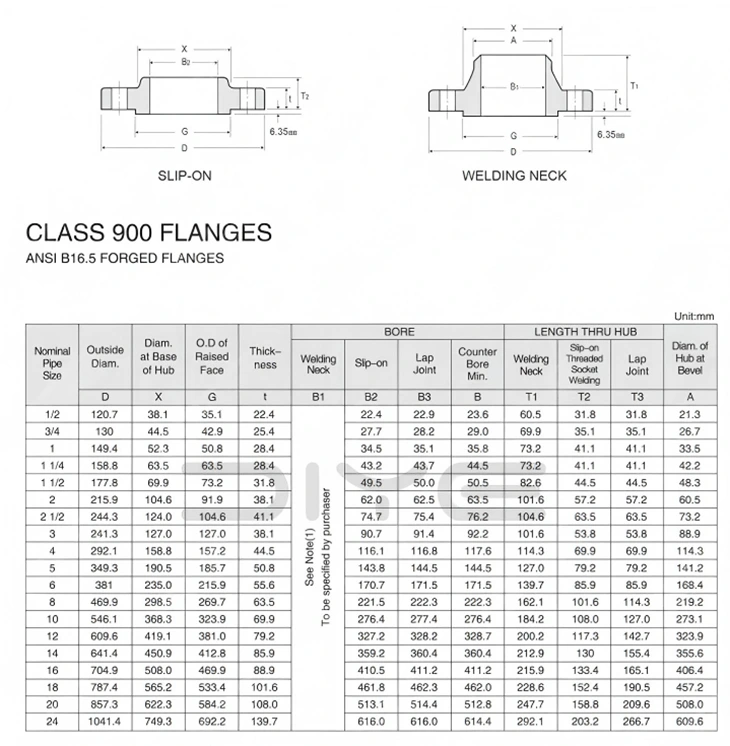

Technické parametry

FAQ

Otázka: Lze zaměnit třídu americké standardní příruby a čínskou normu PN?

Odpověď: Nelze je přímo zaměňovat. Třída se vztahuje k americkému standardnímu jmenovitému tlaku, který se liší od jmenovitého tlakového systému PN. Vnější průměr, otvory pro šrouby a rozměry těsnící plochy se neshodují a jejich míchání a spojování je přísně zakázáno.

Otázka: Co je NPS v amerických standardních přírubách? Jak to odpovídá DN?

A: NPS odkazuje na americký standardní jmenovitý průměr (palce). Například NPS2 = DN50. Toto je pouze pro informaci. Při instalaci a objednávání je nutné přísně dodržovat třídu NPS + a nelze spoléhat pouze na DN.

Otázka: Jaké jsou rozdíly mezi přírubami WN a SO?

A: WN přivařovací příruba: Dlouhé hrdlo kování, svařování s plným průvarem, odolné vůči vysoké teplotě a vysokému tlaku, odolné vůči vibracím, používá se pro hlavní potrubí, tlakové nádoby, hořlavá a výbušná média;

SO bezhrdlová přivařovací příruba: Svařování zátky s krátkým hrdlem, jednoduchá instalace, nízká cena, vhodná pouze pro střední a nízký tlak, normální teplotu, běžná procesní potrubí.

Otázka: Jaký druh ocelové trubky by měl být použit s americkými standardními přírubami?

A: Uhlíková ocel používá ASTM A106/A53 americké standardní bezešvé trubky; Nerezová ocel používá trubky řady ASTM A312.
