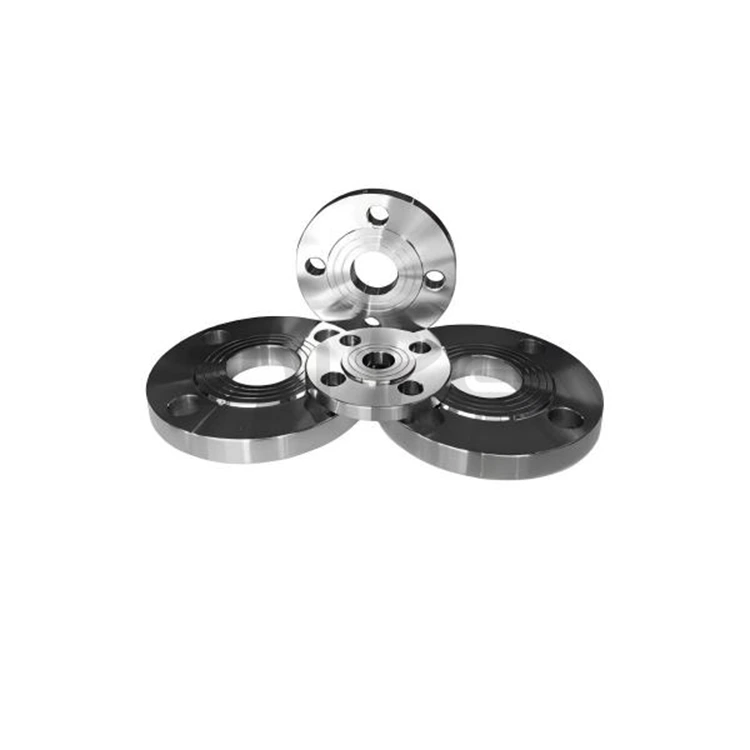

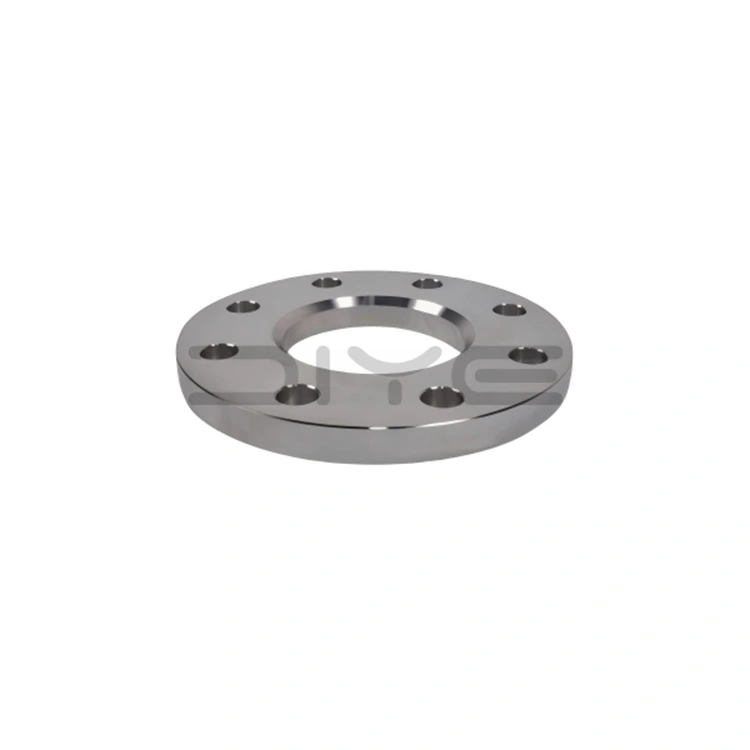

GOST 12820-80 Příruba

Naše příruba GOST 12820-80 je vyráběna na základě dvou základních standardních systémů GOST, které tvoří kompletní technický systém kompatibilní s tradičními ruskými specifikacemi a specifikacemi potrubí nové generace:

1. GOST 12820-80: Klasická norma speciálně pro středotlaké a nízkotlaké ocelové násuvné příruby, vhodné pro PN 0,1–2,5 MPa, DN10–1600, primárně vybavené těsnicími plochami RF/FF, široce používané v běžných komunálních a obecných průmyslových potrubích.

2. GOST 33259-2015: Nová univerzální hlavní norma nahrazující starou normu, pokrývající všechny tlakové jmenovité hodnoty (PN1–250) a všechny typy přírub včetně násuvných, přivařovacích hrdel, volné příruby a slepé příruby, splňující potřeby vysokotlakých a různorodých projektů.

Základní parametry produktu

1. Rozsah tlaku a průměru

- Jmenovitý tlak (PN): 6 úrovní (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), pokrývající provozní podmínky od 0,1 do 2,5 MPa.

- Jmenovitý průměr (DN): DN10–1600 (½"–64"), odpovídající specifikacím hlavního průmyslového potrubí.

2. Typ těsnící plochy

- Standardní typ: RF (Raised Face, Typ 02) s vodoryskou, drsnost Ra≤3,2μm; FF (Flat Face, Typ 01) zarovnané s rovinou příruby.

- Volitelné typy: MFM (Raised Face), TG (Tongue & Groove), vhodné pro vysokotlaká/korozivní prostředí.

3. Výběr materiálu

Používá běžné ruské normy a mezinárodní ekvivalentní materiály, které odpovídají normě GOST 12816-80:

- Nerezová ocel: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Uhlíková ocel: St20, St35; Nízkolegovaná ocel: 16Mn.

Výroba a zajištění kvality

1. Řízení výroby

- Rozměrová přesnost, včetně vnějšího průměru, vnitřního průměru, středové vzdálenosti otvoru pro šroub, tloušťky a výšky těsnící plochy, přísně dodržuje standardní tabulky;

- Pokročilé procesy CNC obrábění a kování zajišťují stabilní výkon produktu a vysokou konzistenci.

2. Kontrola kvality

- Kompletní kontrola: vizuální kontrola, měření rozměrů a hydrostatická zkouška 1,5násobku jmenovitého tlaku;

- Kompletní certifikace: Ke každé šarži je poskytnut materiálový certifikát GOST, certifikace EAC a zpráva o kontrole kvality.

Typ příruby Pokrytí:

1. 01: Plochá příruba (PL, typ jádra GOST 12820-80)

2. 02: Příruba zásuvky (SO)

3. 03: Volná příruba (LJ)

4. 04: Volná příruba na tupo (LJ)

5. 05: Tupá příruba (WN, v souladu s GOST 12821-80)

6. 06: Slepá příruba (BL)

Přizpůsobení a podpůrné služby:

1. Nestandardní přizpůsobení: Velikost, materiál a těsnicí povrch lze přizpůsobit podle projektových výkresů;

2. Dodávka na jednom místě: Poskytuje odpovídající upevňovací prvky a těsnění GOST, zjednodušuje proces nákupu a zajišťuje kompatibilitu;

3. Adaptabilita trhu: Produkty plně vyhovují ruským a SNS tržním standardům, vhodné pro dlouhodobé projekty a zahraniční obchodní spolupráci.

Příruba DIYE VALVE GOST 12820-80 kombinuje profesionální výrobu, shodu se standardy a spolehlivou kvalitu, díky čemuž je preferovaným produktem pro nízkotlaké a středotlaké potrubní spoje na trzích Ruska, SNS a Střední Asie. Dodržujeme zásady kvality především a především zákazníka, poskytujeme stabilní dodávky a technickou podporu našim globálním partnerům.

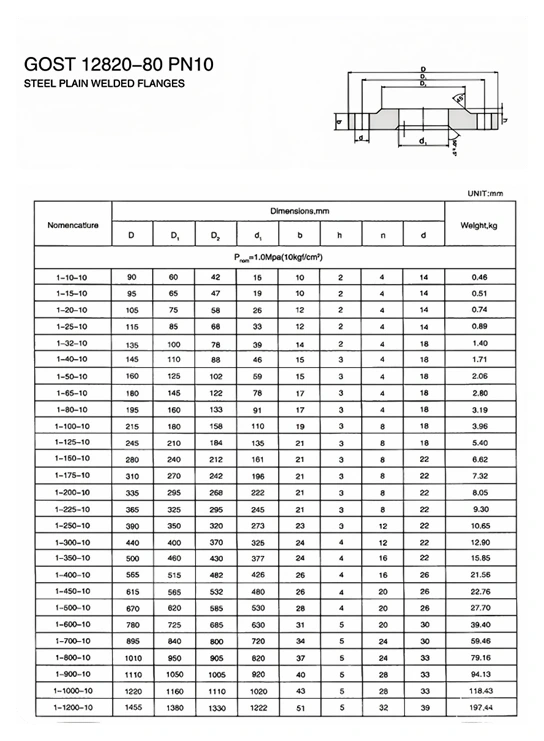

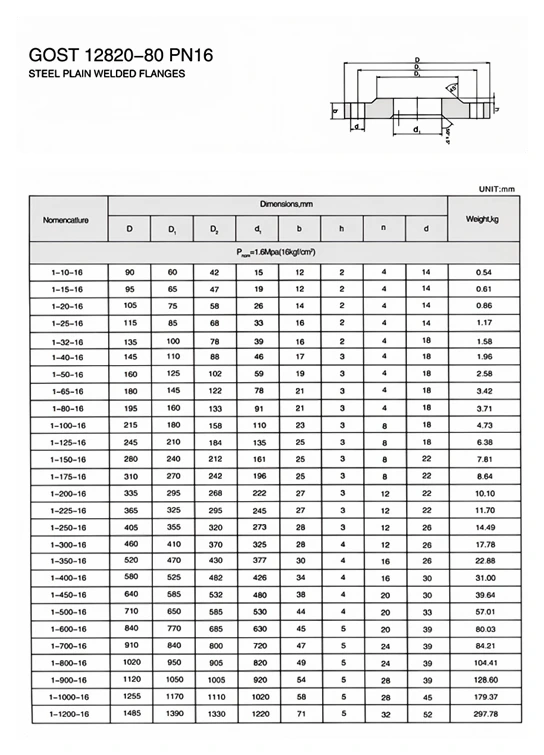

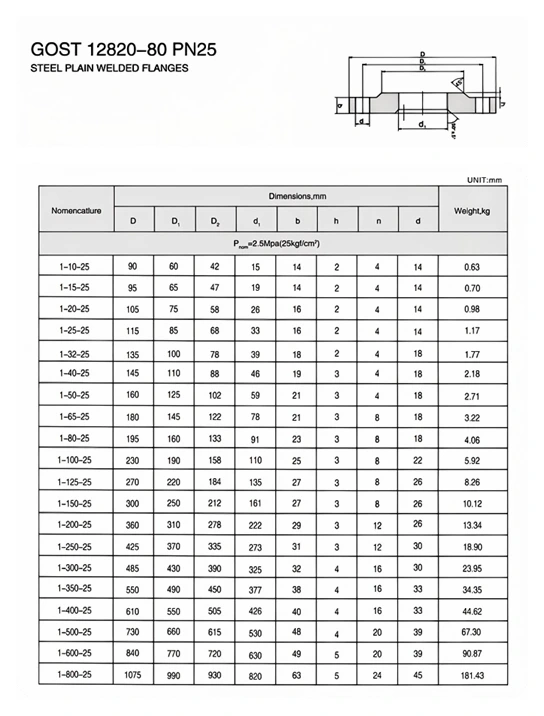

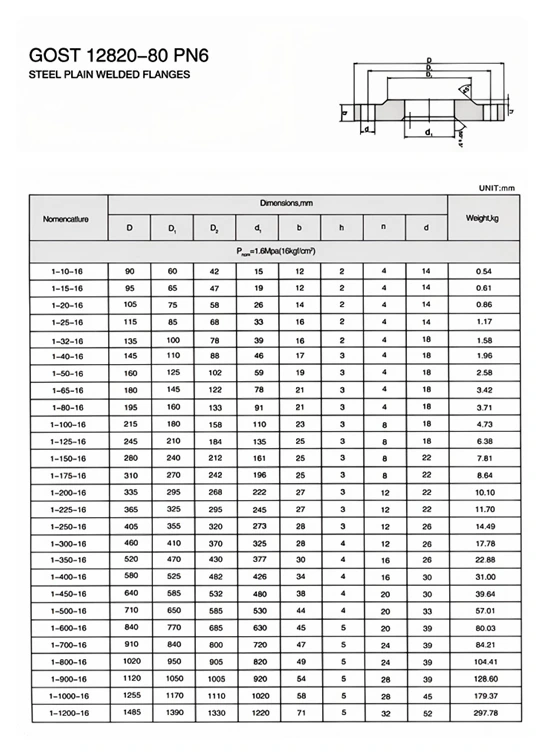

Technické specifikace

Nejčastější dotazy

Otázka: Jaké jsou běžné základní normy pro příruby GOST 12820-80?

A: GOST 12820-80 je klasický starý standard, specializovaný na středotlaké a nízkotlaké ocelové násuvné příruby; GOST 33259-2015 je nová verze obecného hlavního standardu, která plně nahrazuje starý systém, pokrývá všechny úrovně tlaku a všechny typy přírub a spojuje se s moderními ruskými podniky a certifikačními projekty EAC.

Otázka: Lze tyto dva standardy nahradit a vzájemně ukotvit?

Odpověď: Konvenční velikosti jsou kompatibilní, ale pro vysoký tlak, těsnící povrch, tloušťku stěny a parametry šroubů má přednost GOST 33259-2015; GOST 12820-80 lze použít pro údržbu starých zařízení a pro nové stavební projekty musí být zaveden nový standard z roku 2015.

Otázka: Jak si vybrat mezi navlékacími přírubami GOST a přivařovacími přírubami?

A: Násuvné příruby GOST 12820-80 jsou vhodné pro normální teplotu, střední a nízký tlak, obecný vodovod a drenážní/procesní potrubí; Příruby s přivařovacím hrdlem podle GOST 33259-2015 jsou odolné vůči vysokým teplotám a vysokému tlaku, jsou antivibrační a používají se pro ropovody a plyn, chemický průmysl, hlavní parní a další vysoce riziková potrubí.

Otázka: Jaké jsou běžné typy těsnicích povrchů přírub GOST 12820-80?

A: RF (vyvýšený obličej, nejběžněji používaný), FF (plochý obličej), MFM (obličej muž-žena), TG (obličej jazyka a drážky), RJ (obličej prstencového spoje, špičková konfigurace nového standardu, určená pro vysokoteplotní a vysokotlaké kovové těsnění).

Otázka: Jaká potrubí a šrouby jsou sladěny s přírubami GOST 12820-80?

Odpověď: Je sladěn se standardními ocelovými trubkami GOST a speciálními šrouby a maticemi GOST. Těsnění jsou vybrána ze standardních pryžových těsnění GOST, spirálově vinutých těsnění a těsnění s kovovým kroužkem. Kompletní sada přizpůsobení zabraňuje úniku.
