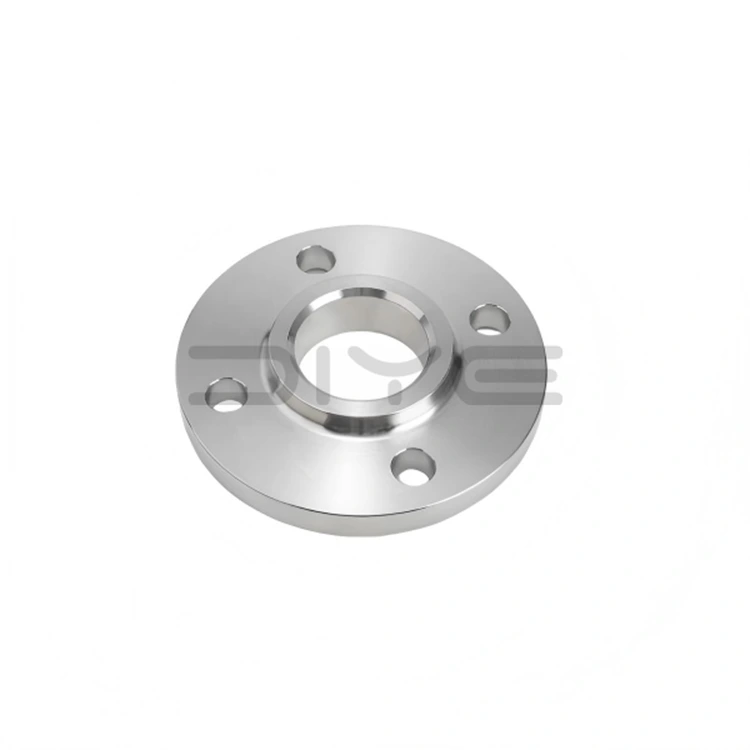

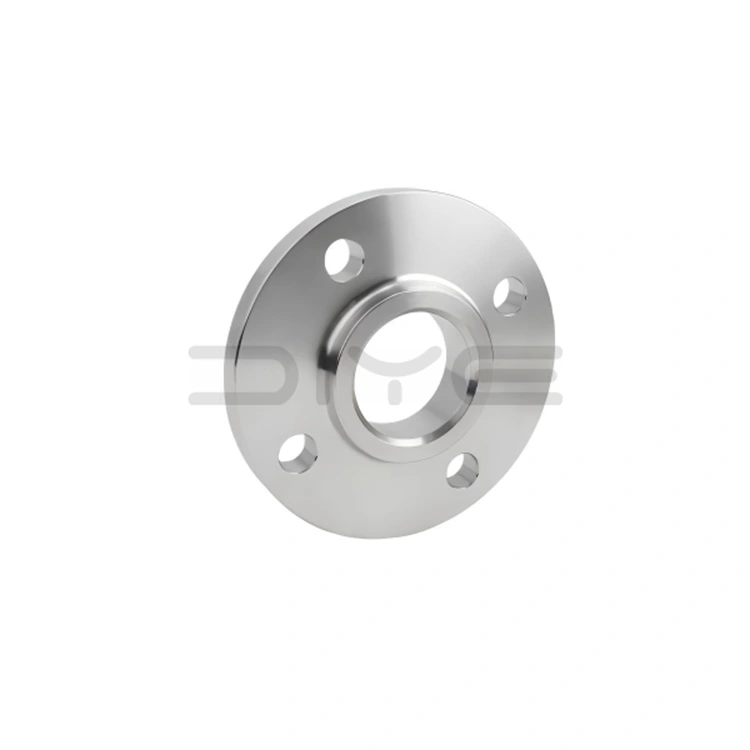

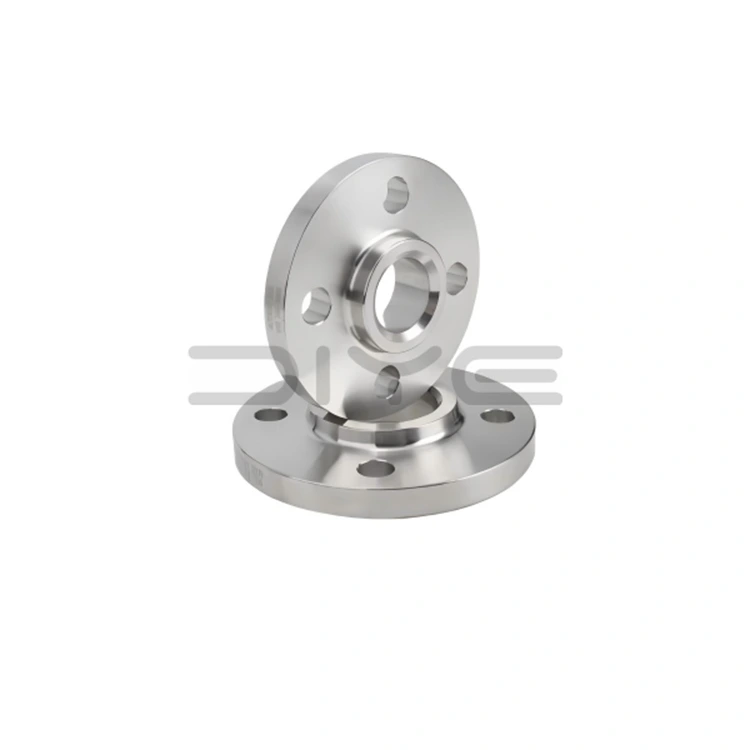

Nasouvací svařovací příruba

Slip-on svařovací příruby jsou základním produktem společnosti DIYE VALVE, který se používá k dosažení odpojitelných spojení mezi potrubím, ventily, čerpadly a tlakovými nádobami. Vyznačují se jednoduchou konstrukcí, pohodlnou instalací a vysokou hospodárností, což z nich dělá jeden z nejrozšířenějších typů přírub v průmyslové oblasti.

Jejich základním pracovním principem je vytvoření spolehlivého těsnění stlačením těsnění a zabránění úniku média během provozu potrubí. Současně zvyšují strukturální pevnost potrubního spoje, odolávají vibracím a tlaku, usnadňují kontrolu zařízení, údržbu a úpravy potrubí a snižují náklady na provoz a údržbu systému.

Specifikace a normy produktu

1. Přísně v souladu s mezinárodními standardy

Násuvná svařovací příruba DIYE VALVE přísně dodržuje normy ASME B16.5 (standardní průměr) a ASME B16.47 (vlastní velký průměr). Odpovídající komponenty odpovídají normám ASTM a zajišťují kompatibilitu a zaměnitelnost s mezinárodními potrubními systémy.

2. Úplný rozsah specifikací a možností přizpůsobení

- Třída tlaku: Standardní třída 150 až 2500, pokrývající většinu provozních podmínek při nízkém a středním tlaku.

- Standardní průměry: NPS 1/2″–24″, vhodné pro konvenční procesní potrubí.

- Služby přizpůsobení: Podporuje velké průměry, speciální průměry, speciální tloušťky a speciální těsnicí povrchy pro splnění individuálních potřeb.

3. Možnosti těsnící plochy

- RF (Raised Face): Vhodné pro běžné běžné provozní podmínky, nejpoužívanější.

- MFM (Mixed Face): Zabraňuje oddělení těsnění, vhodné pro média obsahující částice nebo erozi.

- FF (Ploché): Vhodné pro aplikace s atmosférickým tlakem, zařízení a smaltované a plastové trubky.

Hlavní výhody

1. Vysoká nákladová efektivita: Jednoduchá struktura, nízké výrobní náklady, rychlá instalace, zkrácení doby výstavby a snížení mzdových nákladů.

2. Spolehlivý výkon: Přísná kontrola kvality v průběhu celého procesu od surovin až po výrobu, vysoká odolnost vůči tlaku, odolnost proti vibracím a schopnosti zabraňovat úniku.

3. Široká kompatibilita: Přizpůsobitelné různým materiálům potrubí a potrubním systémům, odpovídá mezinárodním normám a usnadňuje výměnu a údržbu.

Aplikační scénáře

Slip-on svařovací příruba je široce používána v chemickém, ropném, energetickém, HVAC a různých projektech průmyslového inženýrství, zvláště vhodná pro středně a nízkotlaká konvenční procesní potrubí. Je to ideální volba pro připojení potrubí pro scénáře vyžadující pohodlnou instalaci a vysokou nákladovou efektivitu.

Služby s přidanou hodnotou

1. Povrchová úprava: Poskytuje služby moření a pasivace a služby antikorozního nátěru pro prodloužení životnosti produktu.

2. Podpora dokumentace: Poskytuje vícejazyčnou technickou dokumentaci a celní dokumenty pro zahraniční obchod pro pohodlný mezinárodní obchod a použití na místě.

3. Podpora přizpůsobení: Profesionální technický tým poskytuje jednorázová přizpůsobená řešení, která splňují specifické potřeby zákazníků.

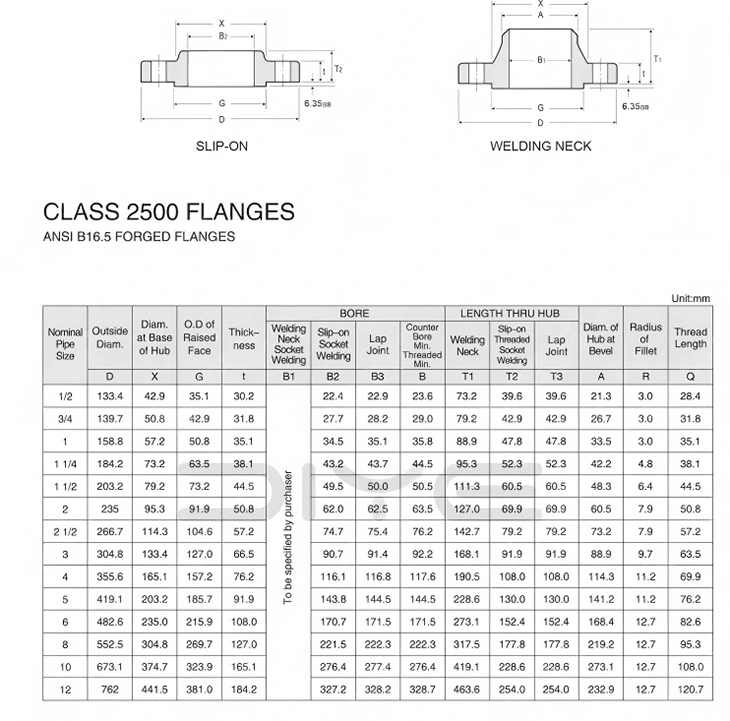

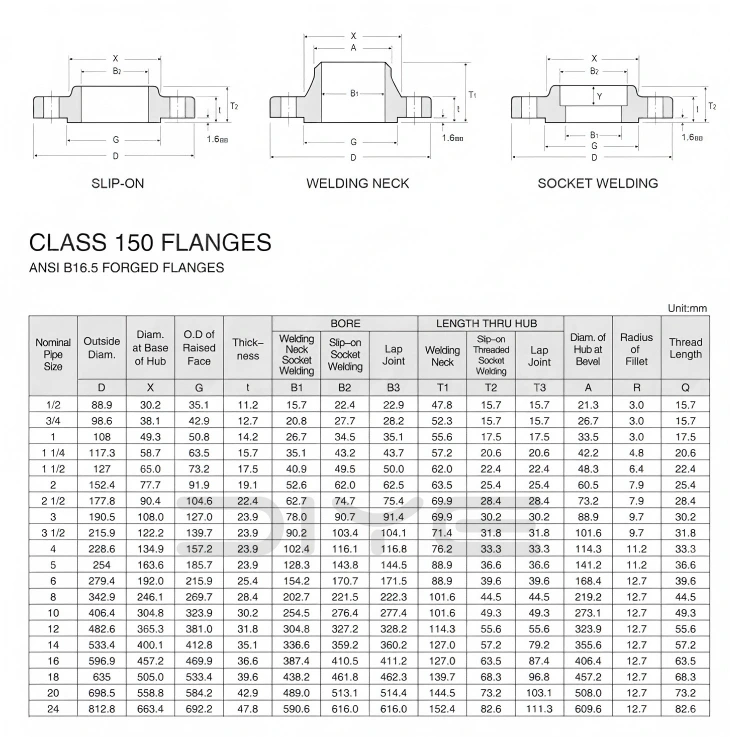

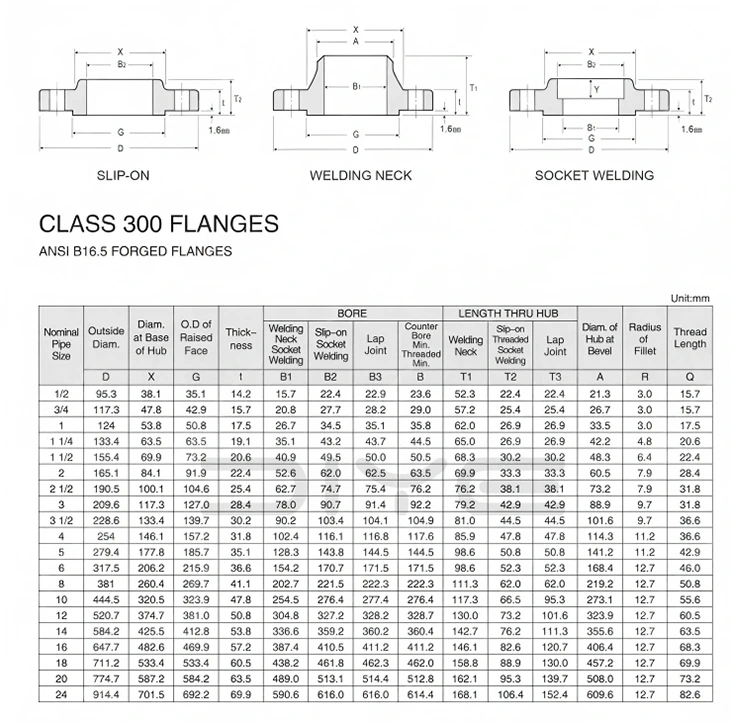

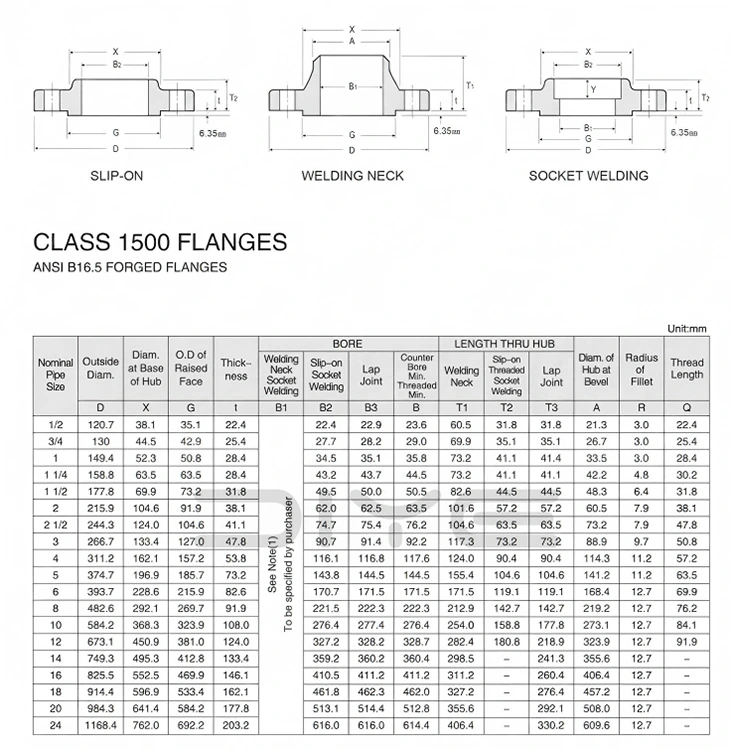

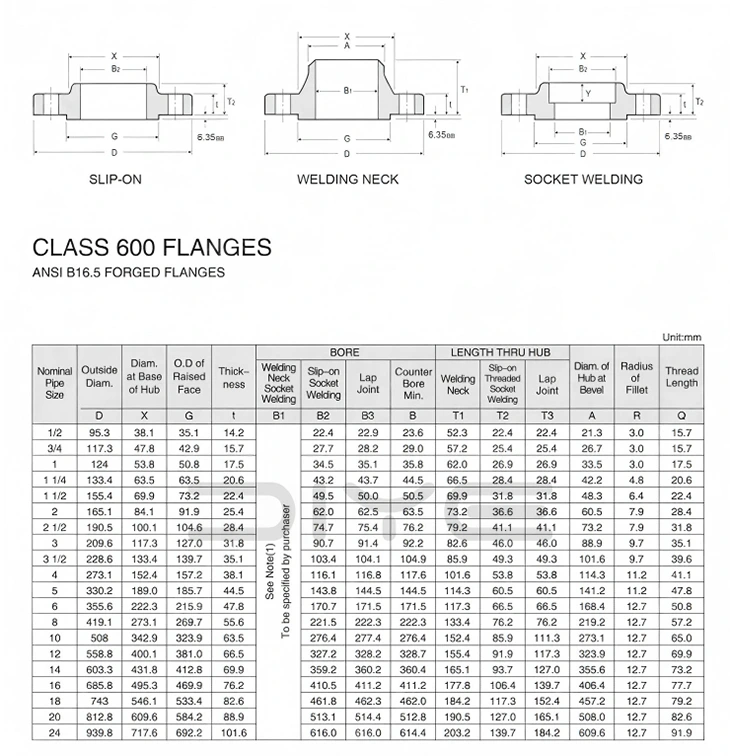

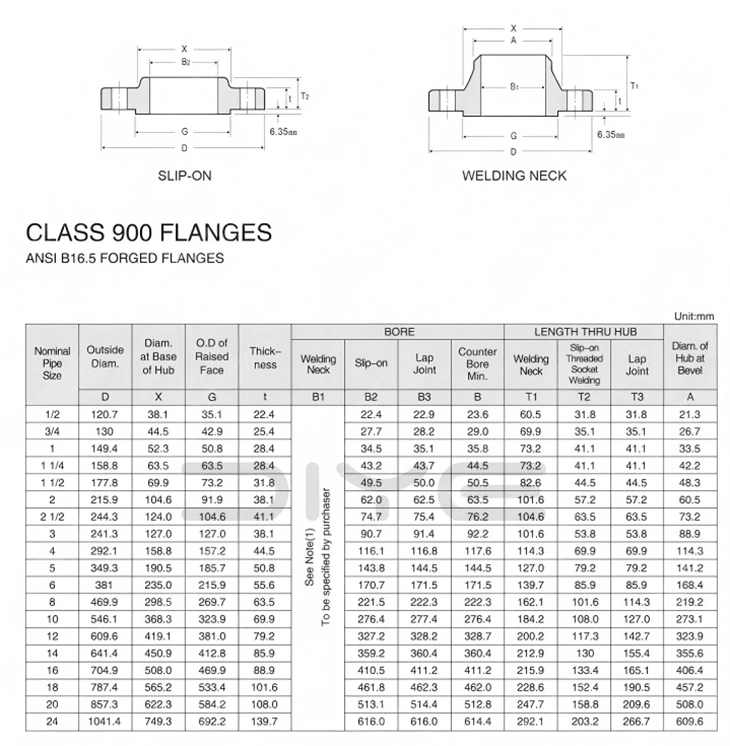

Technické parametry

DIYE VALVE, čínská továrna s mnohaletými zkušenostmi s výrobou a exportem přírub, disponuje profesionálním technickým týmem a přísným systémem kontroly kvality, aby bylo zajištěno, že každá nasouvací svařovací příruba splňuje mezinárodní normy a požadavky zákazníků. Jsme odhodláni stát se celosvětově důvěryhodným dodavatelem přírub.

Nejčastější dotazy

Otázka: Jaké parametry je třeba uvést při objednávání amerických standardních přírub?

A: Standardní (ASME B16.5/B16.47) + velikost NPS + Třída tlaku + Model (WN/SO/BL atd.) + Těsnící plocha + Materiál + Požadavky na dodání.

Otázka: Jak si vybrat mezi těsnicími plochami RF a RJ v amerických standardních přírubách?

A: RF (Raised Face): Univerzální typ, vhodný pro spirálově vinutá těsnění, dostačující pro většinu pracovních podmínek středního a nízkého tlaku;

RJ (Ring Joint Face): Exkluzivně pro vysoké teploty a vysoký tlak, sladěný s kovovými osmihrannými/eliptickými kroužkovými těsněními, používanými pro ústí ropných a plynových vrtů, autoklávy a hlavní parní potrubí.

Otázka: Jaká je technická hranice mezi přírubami ASME B16.5 a B16.47?

A: B16.5: Konvenční potrubní příruby, NPS 1/2″～NPS 24″, hlavní síla pro petrochemická a procesní potrubí;

B16.47: Potrubní příruby s velkým průměrem, NPS＞24″, rozdělené do série A a série B, používané pro dálková potrubí a velká rozhraní v nádržích.

Otázka: Jaké jsou běžné třídy uhlíkové oceli/nerezové oceli pro americké standardní příruby?

· Výkovky z uhlíkové oceli: A105 (pro pracovní podmínky při vysokých teplotách);

· Nerezové výkovky: A182 F304 / F316L;

· Legovaná ocel: A182 F11/F22 (pro vysokoteplotní tepelný výkon);

· Nízkoteplotní ocel: A350 LF2/LF3 (pro kryogenní pracovní podmínky).
