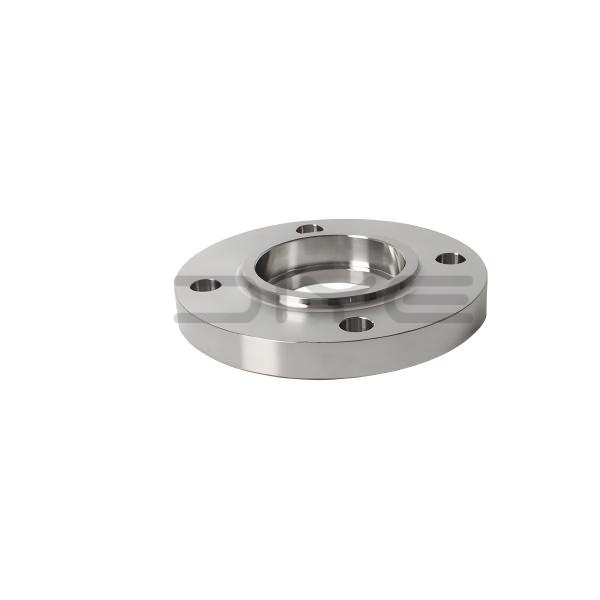

Socket Welding Příruba

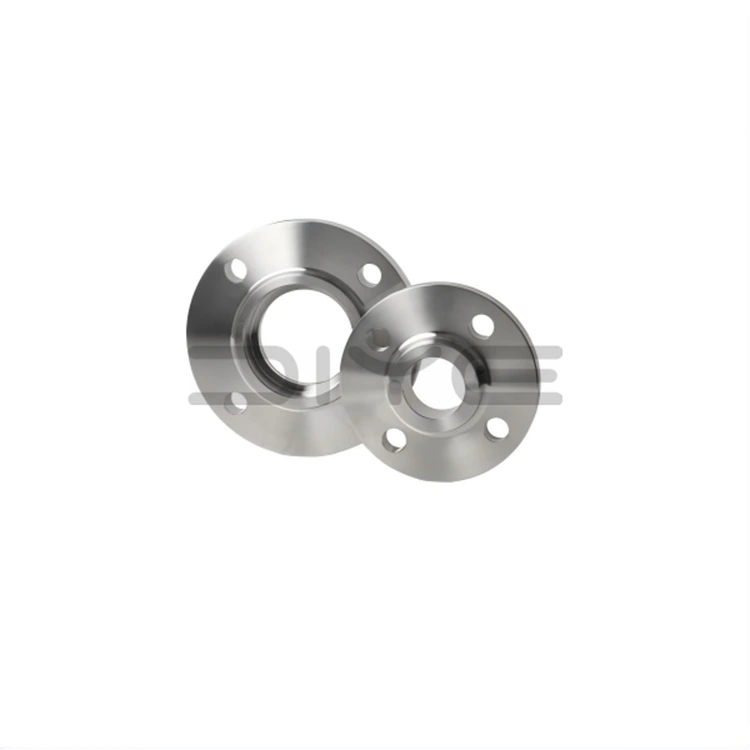

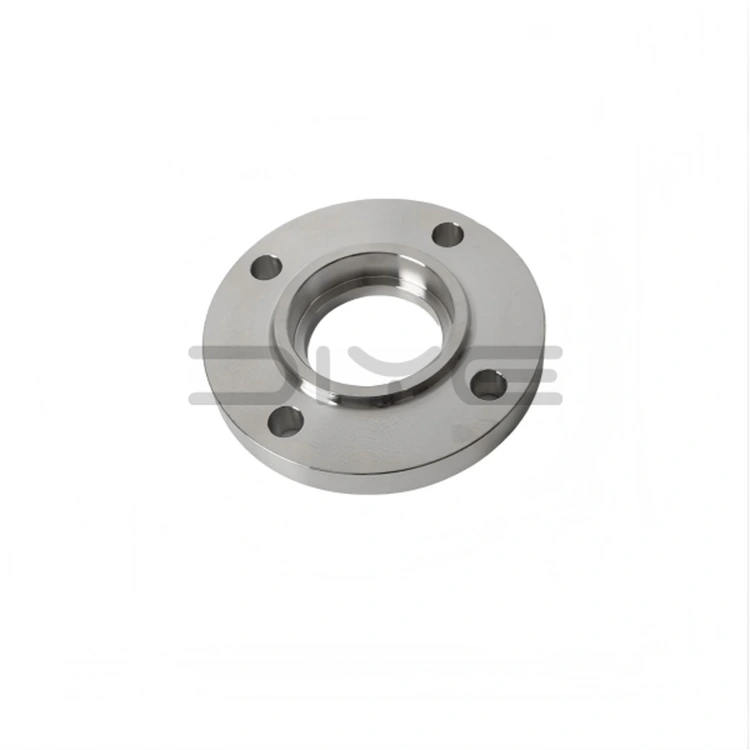

Socket Welding Flange je kovaná příruba s vnitřním hrdlem na jednom konci. Během instalace je ocelová trubka vložena do hrdla a zajištěna vnějším koutovým svarem, čímž odpadá nutnost zkosení konce trubky nebo použití opěrné desky s tupým svarem. Produkty jsou primárně vyráběny v souladu s normami ASME B16.5, které zahrnují jmenovité tlaky od třídy 150 do třídy 2500, což z nich činí preferované odnímatelné připojení pro vysokotlaké potrubní systémy malého průměru.

Standardní typy těsnicích ploch

1. RF (Raised Face): Typ průmyslového hlavního proudu, kompatibilní se spirálově vinutými těsněními a těsněními z PTFE, vhodný pro všeobecné provozní podmínky.

2. RJ (Ring Joint): Navrženo pro extrémně vysoké teploty a vysoké tlaky, kompatibilní s kovovými kroužkovými těsněními.

3. MFM (Matching Face): Zabraňuje erozi a stlačení těsnění, zlepšuje stabilitu těsnění v náročných podmínkách.

Princip práce a proces svařování

1. Vložení trubky: Vložte trubku do objímky, dokud se nedotkne vnitřního stupně, poté ji mírně zatáhněte, aby byla umožněna tepelná roztažnost.

2. Koutové svařování: Proveďte souvislé vnější koutové svary na spoji vnější stěny trubky a hrdla příruby.

3. Těsnění a odlehčení pnutí: Svar zajišťuje strukturální fixaci a utěsnění; vnitřní vůle absorbuje tepelnou roztažnost a zabraňuje praskání svaru.

4. Nedestruktivní testování: Svar může být podroben PT penetračnímu testu, aby byla zajištěna přesnost těsnění kritických systémů s malým průměrem.

Hlavní strukturální výhody

1. Samostředící příruba pro nátrubkové svařování: Vestavěná příruba pro nátrubkové svařování umožňuje automatické vyrovnání potrubí, zjednodušuje instalaci a zajišťuje vysokou souosost.

2. Integrální kovaná struktura: Jednodílná kovaná konstrukce krku poskytuje vynikající tuhost a stabilní odolnost vůči tlaku.

3. Efektivní a pohodlné svařování: Jsou vyžadovány pouze vnější koutové svary, což umožňuje rychlou konstrukci a eliminuje potřebu svařování s plným průvarem.

4. Ochrana proti tepelnému namáhání: Na dně trubky je k dispozici vyhrazená dilatační mezera, která uvolňuje vysokoteplotní tepelné namáhání a zabraňuje selhání spoje.

Specifikace a materiálové možnosti

1. Standardní velikosti: Primárně DN15–DN50 (NPS 1/2″–2″), optimalizované pro vysokotlaké systémy s malým průměrem.

2. Hodnoty tlaku: Běžně používané specifikace jsou třídy 300/600 a vyšší, vhodné pro podmínky středního a vysokého tlaku.

3. Typy materiálů: Dostupné z uhlíkové oceli ASTM A105, nerezové oceli 304/316L, legované oceli a nízkoteplotní kované oceli.

Aplikační scénáře a možnosti služeb

Příruby pro svařování zdířek DIYE VALVE jsou široce používány v ropných a plynových, chemických, energetických a mezinárodních inženýrských projektech. Nabízíme standardní velikosti skladem i plně přizpůsobená řešení pro nestandardní velikosti a speciální materiály. Každý produkt je dodáván s kompletní originální zprávou o kontrole kvality výrobce, materiálovým certifikátem, údaji o detekci vad a úplnou sadou exportních dokumentů, které zajišťují plnou shodu s požadavky různých projektů po celém světě.

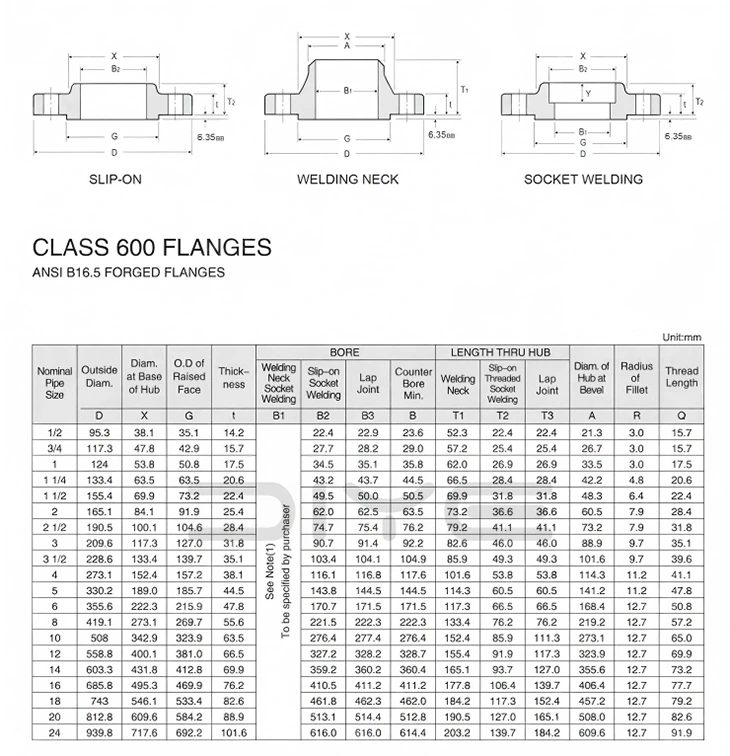

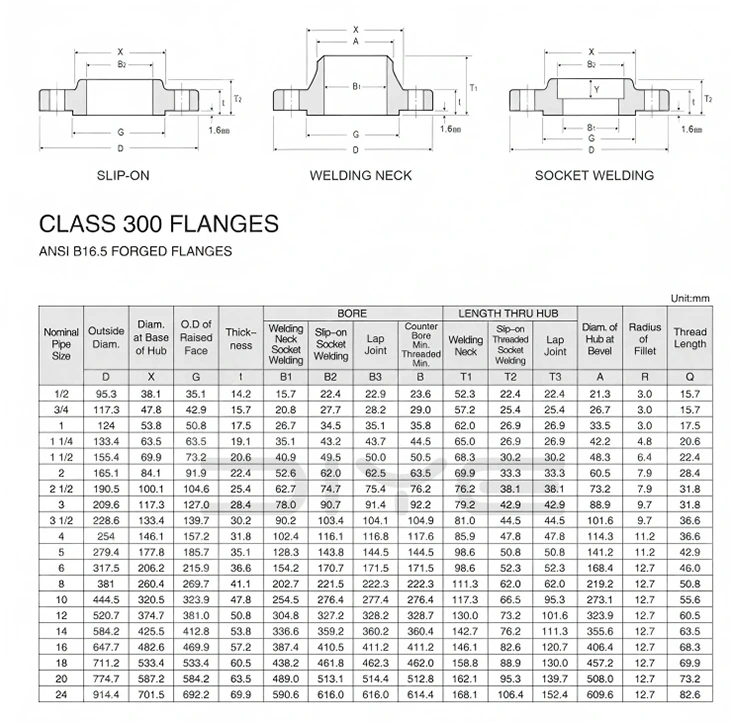

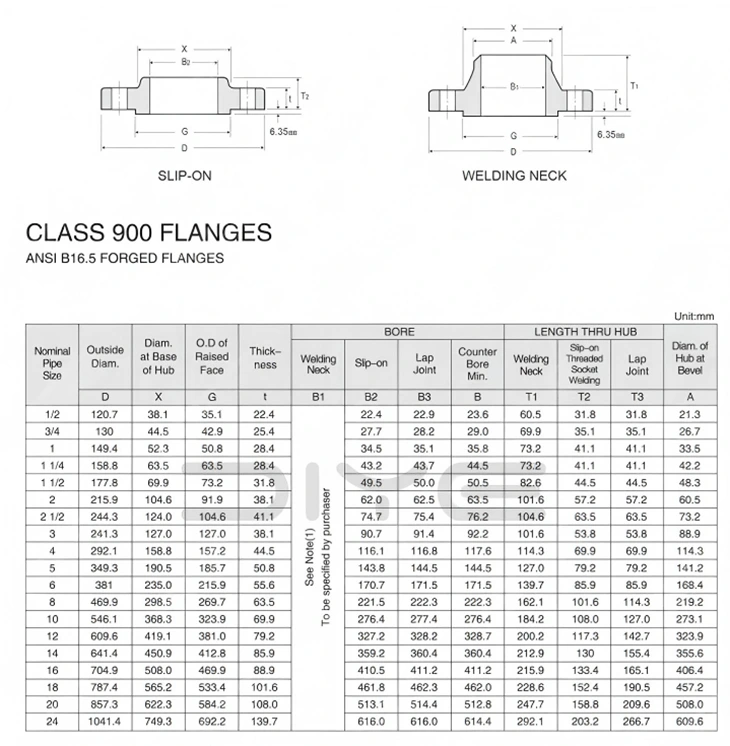

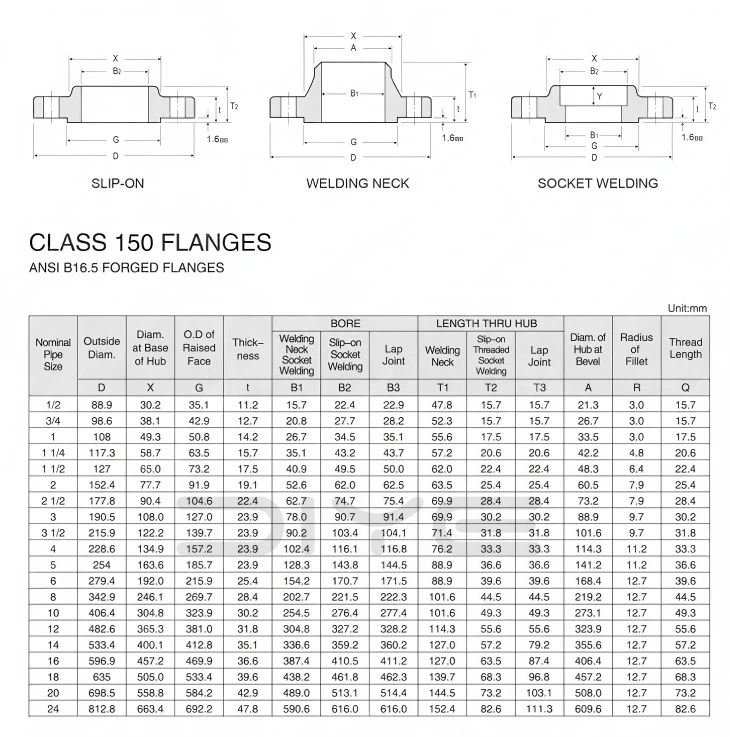

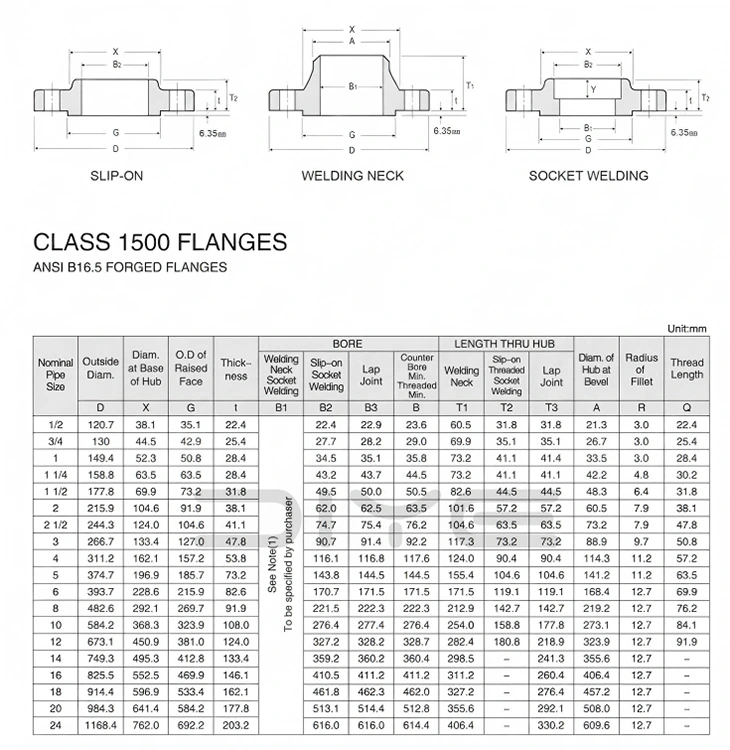

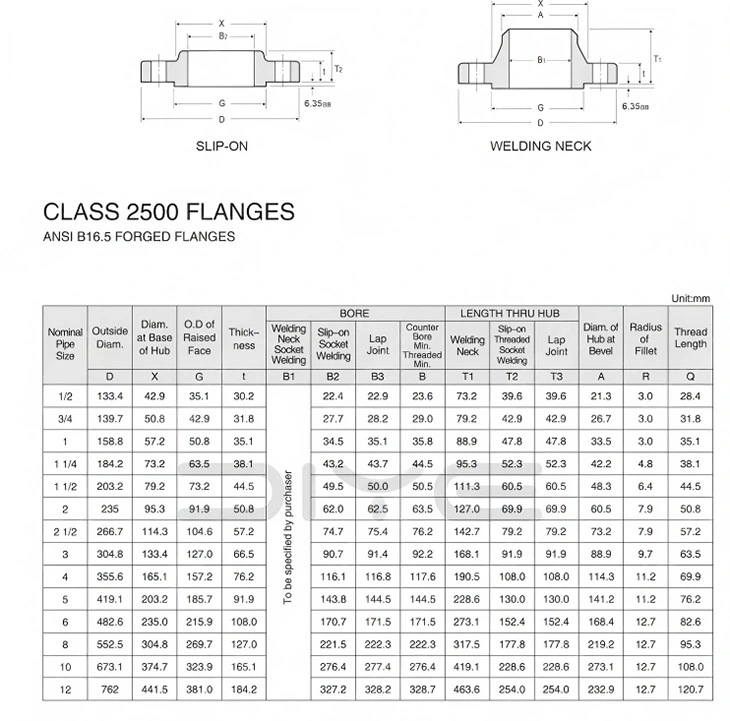

Technické parametry
