Sanitární 3dílný motýlový ventil

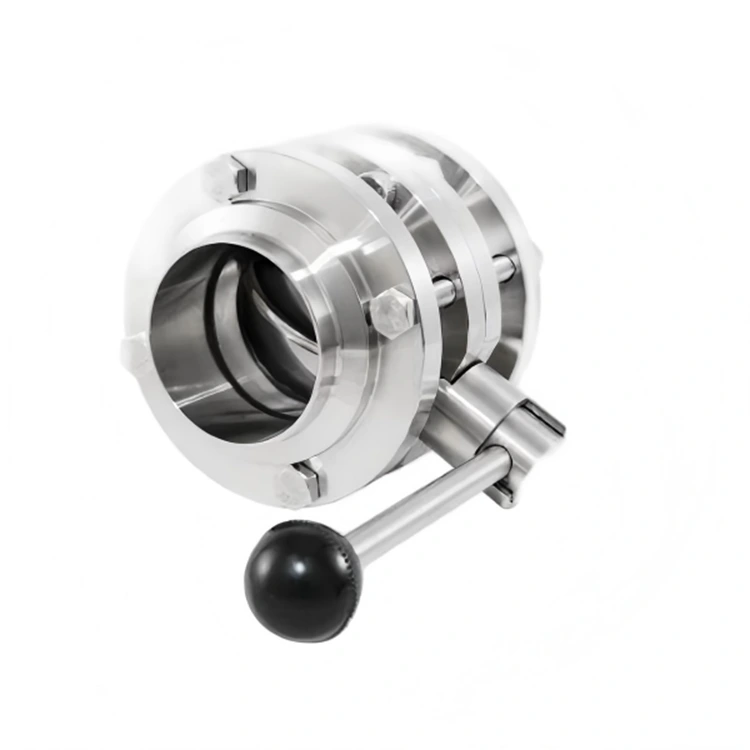

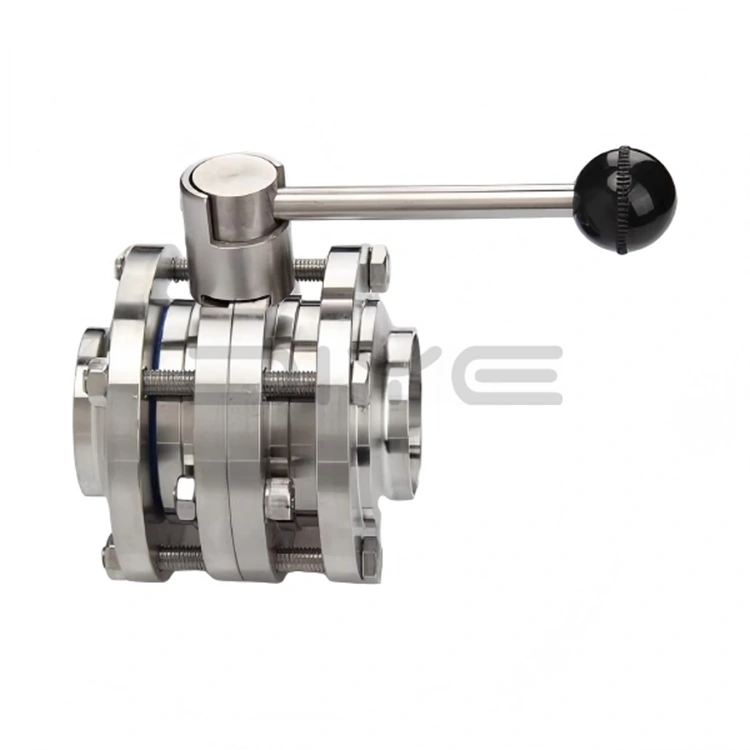

Sanitární 3-dílný motýlový ventil se vyznačuje klasickou dělenou třídílnou konstrukcí, která se skládá z centrálního těla ventilu, dvou spojovacích přírub nebo svorek na obou stranách a vnitřního kotouče ventilu, vřetene a těsnění. Oproti integrovaným klapkám je jeho největší výhodou úplná demontáž. Údržba a čištění nevyžadují demontáž celého potrubí; jednoduché uvolnění svorek nebo šroubů na obou koncích umožňuje důkladné čištění, dezinfekci a výměnu zranitelných částí, což výrazně snižuje prostoje a náklady na údržbu.

Přesná výroba a hygienické normy

Sanitární 3dílný motýlkový ventil využívá vysoce přesnou technologii CNC obrábění s použitím prvotřídní nerezové oceli SUS304 (1.4301) nebo SUS316L (1.4404) s tolerancemi obrábění v rozmezí ±0,01 mm. Vnitřní i vnější povrchy jsou zrcadlově leštěné, s drsností vnitřní stěny Ra≤0,4μm (přesnost lze podle potřeby zvýšit), čímž se eliminují sanitární mrtvé rohy. Splňuje standardy GMP a EHEDG a podporuje online čištění CIP a vysokoteplotní parní sterilizaci SIP.

Vynikající materiály a těsnící výkon

1. Materiál těla ventilu/kotouče: Nerezová ocel SUS304 nebo SUS316L, odolná proti korozi a trvanlivá.

2. Těsnicí materiál: potravinářský EPDM s certifikací FDA, silikon (SI) nebo PTFE, přesně opracovaný pro dokonalé utěsnění.

3. Hodnocení těsnosti: Třída VI, obousměrný nulový únik, eliminuje únik média a křížovou kontaminaci.

4. Povrchová úprava: Elektrolytické leštění nebo mechanické leštění, Ra≤0,8μm (až Ra≤0,4μm), snadno se čistí a beze zbytku.

Technické parametry a služby přizpůsobení

1. Jmenovitý průměr: DN10～DN150 (1/2"～6")

2. Jmenovitý tlak: PN10/16 (1,0/1,6 MPa)

3. Provozní teplota: -30℃～+150℃ (v závislosti na materiálu těsnění)

4. Způsob ovládání: Ruční vícepolohová rukojeť (otočení o 90° pro otevírání a zavírání, nastavitelný průtok); volitelný pneumatický/elektrický pohon pro automatické ovládání

5. Způsob připojení: Svorka, příruba, závit (přizpůsobitelné)

6. Normy: V souladu s 3A, DIN, SMS, ISO, IDF, GB/T 2238

Zajištění kvality

Jako důvěryhodný výrobce sanitárních 3dílných motýlových ventilů v Číně společnost DIYE VALVE přísně kontroluje celý výrobní proces: suroviny procházejí spektrální analýzou při příchodu a hotové výrobky před opuštěním skladu procházejí tlakovým testováním, testováním těsnění a testováním čistoty, aby byl zajištěn stabilní a spolehlivý výkon produktu.

Přizpůsobená řešení

Nabízíme přizpůsobené služby zahrnující nestandardní velikosti, speciální přesnost leštění a vlastní způsoby připojení. Náš inženýrský tým spojí potřeby zákazníků a poskytne personalizovaná řešení, která splňují mezinárodní standardy.

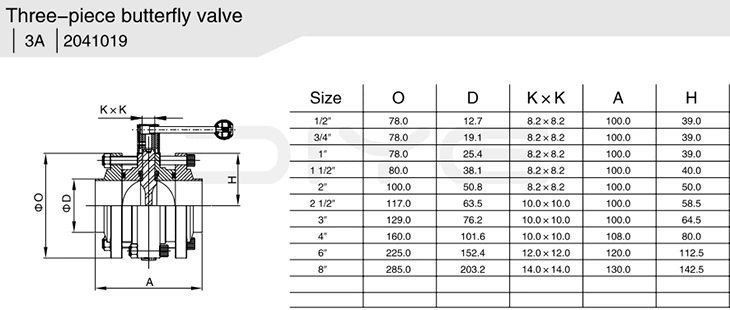

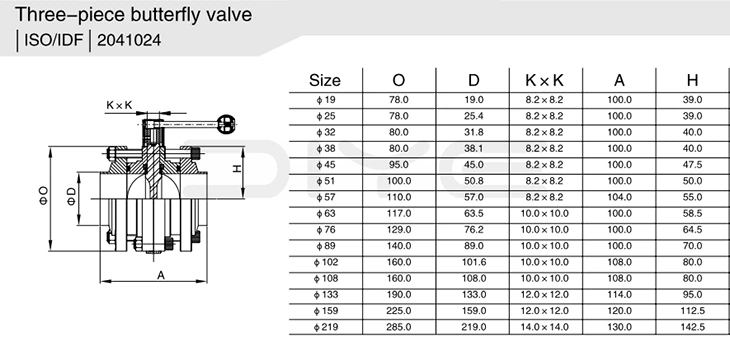

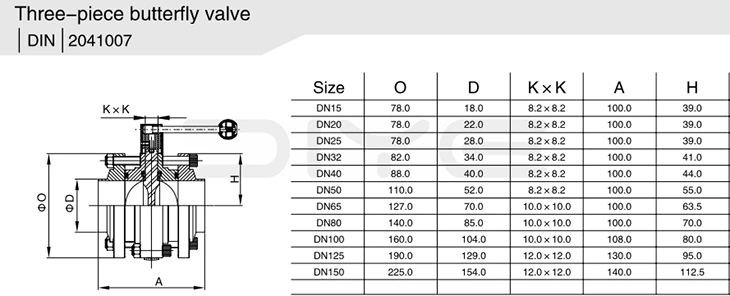

Technické parametry
